Alimentador del Sinfín de Descarga

El sinfín de descarga inferior del depósito de grano tiene un cilindro con paletas que lo alimenta con un flujo constante.

A - Cubierta

B - Alimentador del Sinfín

AG,GG05155,340 -63-22OCT03-1/2

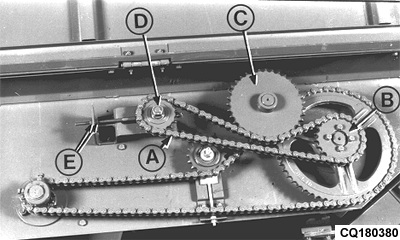

Trasmisión del Alimentador del Sinfín de Descarga

La transmisión para el alimentador del sinfín se realiza por medio de la cadena (A) desde el engranaje del sinfín de descarga inferior (B) al engranaje (C).

La cadena (A) puede tensarse descolocando el engranaje (D) de modo conveniente después de haber aflojado las tuercas hexagonales (E).

A - Cadena

B - Engranaje

C - Engranaje

D - Engranaje Tensor

E - Tuerca Hexagonal

AG,GG05155,340 -63-22OCT03-2/2
