Transmisión del Sistema de Descarga

Transmisión del Lado Izquierdo de la Cosechadora

La transmisión se realiza por medio de la correa (C), que va desde la polea del motor (A) al eje intermedio (B).

Ajustar la guía de la correa (D) sobre los soportes (G) después de haber aflojado los pernos (E), de modo que se obtenga un espacio igual a de 3 a 5 mm entre la correa y su guía con la correa tensa.

A - Polea del Motor

B - Eje Intermedio

C - Correa

D - Guía de la Correa

E - Pernos

G - Soportes

AG,GG05155,342 -63-24FEB99-1/2

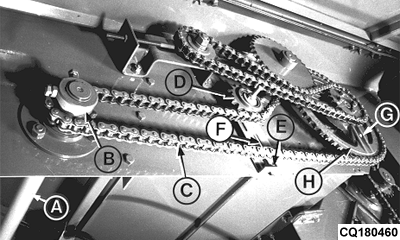

Transmisión Derecha de la Cosechadora

El eje intermedio (A) impulsa al engranaje (B) del lado derecho de la Cosechadora. La tensión de la cadena se ajusta mediante el engranaje tensor (D). Aflojar el perno hexagonal (E) y colocar el engranaje tensor correctamente mediante el perno (F).

IMPORTANTE: El perno (G) es un perno de seguridad que debería romperse cuando exista cualquier sobrecarga para proteger la transmisión. Debe realizarse el recambio por el mismo perno que el original.

Al montar un nuevo perno fusible, aplicar el par de apriete suficiente para que toque el engranaje en el arrastrador sin comprimirlo.

A-Eje intermedio
B-Engranaje
C-Engranaje Tensor

AG,GG05155,342 -63-24FEB99-2/2
