Mando del Sinfín de Descarga

El sinfín de descarga se impulsa mediante un eje impulsor con una articulación en U situada en su parte superior.

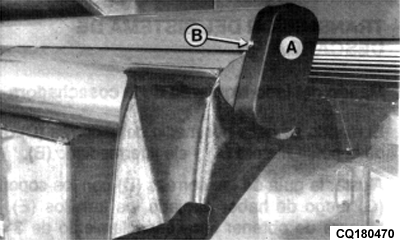

Retirar la protección de impulso (A), retirando la fijación (B) a ambos lados.

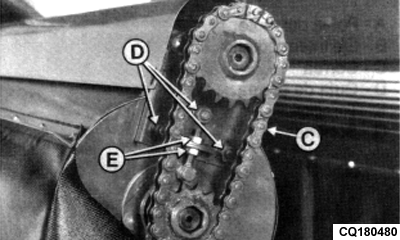

Para ajustar la tensión de la cadena (C), aflojar las tuercas (D) y proceder al ajuste con las tuercas (E).

Volver a apretar las tuercas (D) y volver a colocar las protecciones (A).

AG,GG05155,343 -63-24OCT03-1/1
