Esparcidor y Picador de Paja

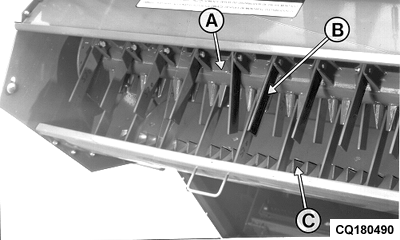

Cambio de las Cuchillas del Motor

Mantener el motor totalmente equilibrado observando los puntos siguientes:

  • El exceso de vibración puede deberse a roturas en las cuchillas. Sustituir la cuchilla rota inmediatamente.
  • Si las cuchillas están dañadas, cambiarlas. Esto evitará diferencias en los pesos de las cuchillas y el desequilibrio del rotor.

causym ATENCION: Al cambiar una cuchilla, fijar el rotor con una pieza de madera para evitar lesiones.

Utilizar siempre pernos originales para fijar las cuchillas. Deben tener un grado de calidad 10,9 con contratuercas. El par de apriete debería ser de 70 a 80 N.m (7,0 a 8,0 kgm)(50,5 a 58 ft-lb).

NOTA: Para que el picador continúe teniendo un rendimiento eficaz, es necesario comprobar periódicamente el estado de las contracuchillas. En caso necesario, cambiarlas.

CQ180490


A-Motor
B-Cuchilla
C-Contracuchilla

AG,GG05155,344 -63-24OCT03-1/4

Tensado de la Correa Principal

  • Aflojar los cuatro pernos (A) que sostienen el soporte (B) de la polea loca.
  • Aflojar el perno (C) en el soporte de apoyo.
  • Tensar la correa (D) y volver a apretar los pernos aflojados anteriormente.
CQ180510

AG,GG05155,344 -63-24OCT03-2/4

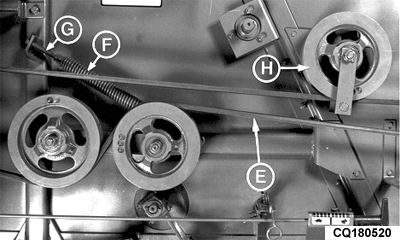

Tensado de la Polea Loca

La correa (E) se tensa automáticamente mediante el resorte (F). Para ajustar la tensión, debe utilizarse el perno (G).

La polea (H) no es una polea loca. Su única función es evitar posibles mala alineación u oscilaciones de la correa.

CQ180520

AG,GG05155,344 -63-24OCT03-3/4

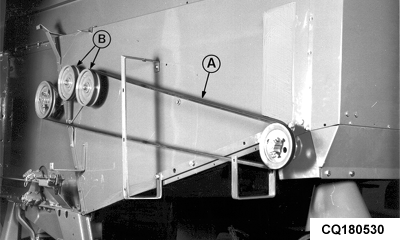

Trasmisión del Dispersor de Paja

El dispersor de paja es impulsado por el lado izquierdo del cigüeñal trasero del sacudidor. Dos poleas (C) controladas por un resorte (D) regulan la tensión de la correa de mando (B).

  • No resulta necesario el ajuste.
  • Cuando la tensión de la correa es insuficiente, debe cambiarse el resorte.

causym ATENCION: Nunca manejar la cosechadora sin el protector (A) y la guarda (B) instalados.

CQ180530
CQ180520

AG,GG05155,344 -63-24OCT03-4/4
