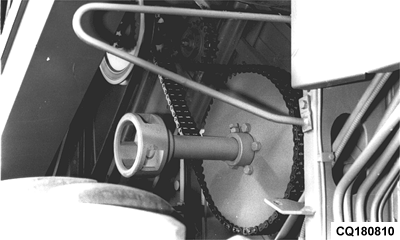

Transmisión de la Cadena al Cilindro

Sustituye a la transmisión por correa y está indicada para los momentos en que se deseen velocidades del cilindro inferiores a 500 rpm. Según el par de engranajes utilizado, se obtienen las siguientes velocidades de los cilindros:

Número de Dientes de los Engranajes
Eje del Batidor - Eje del Cilindro		 RPM del Cilindro Número de Enlaces de la Cadena
17-96 156 117
24-96 220 119
17-59 253 94
17-42 356 84
24-59 358 97
24-42 502 88


CQ180810
