Otros Controles-Fuera de la Plataforma de Funcionamiento

Ventilador

El ajuste se realiza caminando con seguridad detrás de la rueda trasera izquierda y comprobando los resultados al mismo tiempo.

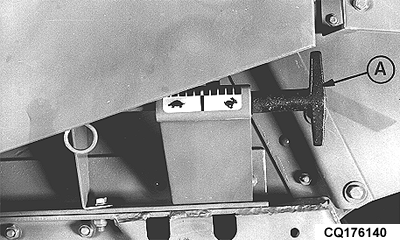

Aumentar la revolución girando el mando (A) en sentido antihorario (a la izquierda). Para reducir la revolución, girarlo en sentido horario (derecha).

AG,GG05155,43 -63-22OCT03-1/4

Ajuste de la dirección del aire

A- Deflector Inferior.

B- Deflector Superior.

AG,GG05155,43 -63-22OCT03-2/4

Ajuste de las Zapatas de Limpieza

A - Palanca de ajuste de extensión del zarandón.

B - Palanca de ajuste del zarandón.

C - Palanca de ajuste de la zaranda

AG,GG05155,43 -63-22OCT03-3/4

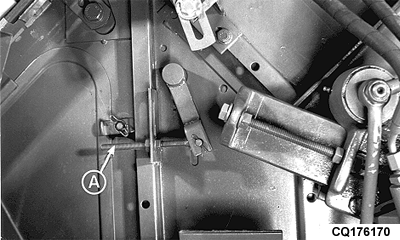

Ajuste de Extensión del Cóncavo

A - Perno de ajuste

Para Soja, Maíz, Trigo: aproximadamente entre 50 y 70 mm.

Para Arroz: aproximadamente entre 30 y 60 mm.

AG,GG05155,43 -63-22OCT03-4/4
