Movimiento de la Cosechadora

Al llevar la cosechadora de un campo a otro, sin cosechar, o por vías públicas, elevar siempre el cabezal tan alto como sea posible, sin bloquear la vista del operador.

Si la distancia que debe recorrerse no es demasiado largo, en cosechadoras equipadas con el sistema de inclinación lateral MASTER para la plataforma de corte, se recomienda que se fije ese sistema a ambos lados.

AG,GG05155,82 -63-24OCT03-1/2

Procedimiento:

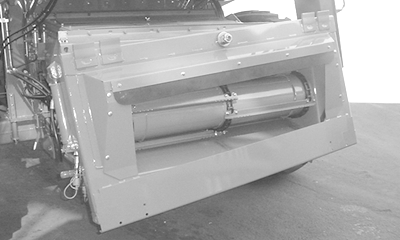

Alinear los orificios (C) en la boquilla de acoplamiento con los orificios del alimentador.

Aflojar las arandelas (A) y apretarlas con pernos (B) en ambos lados.

Para permitir que el perno (B) encaje, puede resultar necesario pulsarlo ligeramente, con la cosechadora encendida, de abajo arriba sobre uno de los extremos inferiores delanteros del cabezal, impulsando así uno de los sensores de inclinación lateral según se muestra en la figura.

AG,GG05155,82 -63-24OCT03-2/2
