Aspectos Fundamentales Básicos de la Cosechadora
|
|

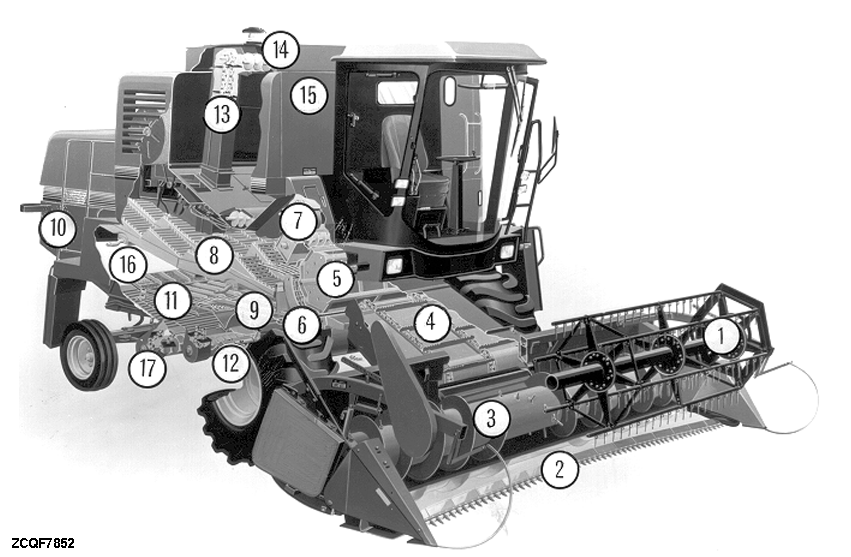

El molinete (1) recoge el producto y lo sostiene para que lo corte la barra de corte (2). Después de ello transporta el producto al sinfín (3) en el cabezal. El sinfín transporta el producto al centro del cabezal donde los dedos retráctiles lo envían al alojamiento del alimentador (4). Desde el alojamiento del alimentador el producto se transporta al cilindro (5). El cilindro y el cóncavo (6) trillan el producto. El batidor (7) recibe la paja gruesa desde el cilindro y el cóncavo, y la envía por el sacudidor (8). Los granos trillados, la paja fina y algunos granos sin trillar (extremos de la mazorca o de la vaina) caen por los espacios del cóncavo en la cubeta grande (9). El sacudidor, con movimientos alternantes, separa los granos restantes de la paja. Los granos caen por las |
aberturas en las zapatas del sacudidor sobre las tolvas y desde allí se deslizan a la cubeta grande.
La paja se saca de la máquina a través de la capota trasera (10). Los granos trillados y los separados, a su vez, van por la cinta sin fin a lo largo de la cubeta grande hasta la unidad de limpieza, compuesta por el zarandón y la zaranda (11) y el ventilador (12). El ventilador sopla hacia fuera la paja fina a medida que los granos caen por las zapatas. El elevador de grano limpio (13) sube los granos al sinfín de carga (14), que los expande en el depósito de grano (15). Cualquier producto que no se haya trillado (extremos de la mazorca o la vaina) cae por la extensión del zarandón (16) y pasa por el elevador de retrilla (17), volviendo a la unidad de trillado (cilindro y cóncavo) para su trilla. |
