Valores de Apriete de la Tornillería Métrica
|

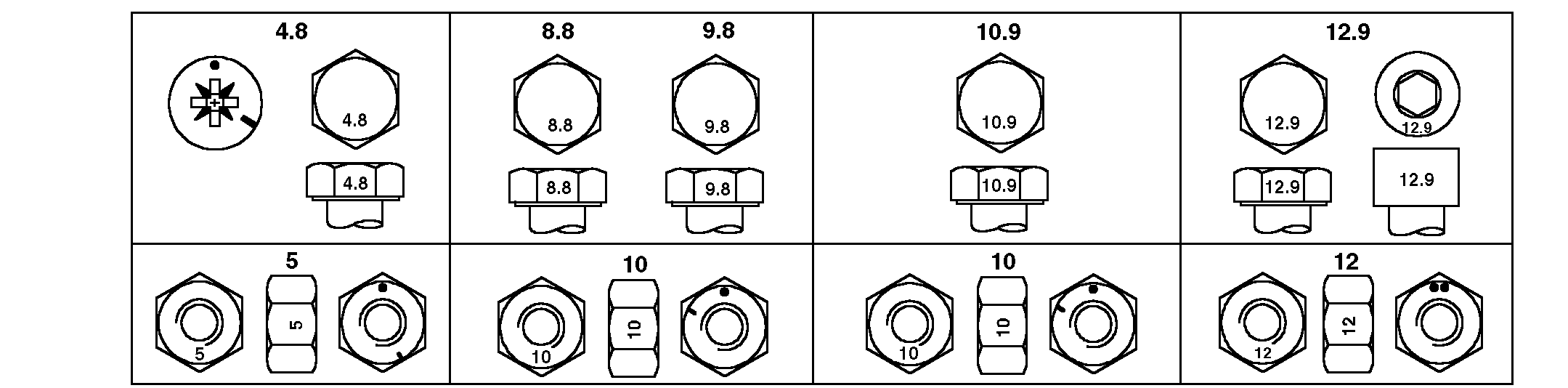

| Grado 4,8 | Clase 8,8 o 9,8 | Grado 10,9 | Grado 12,9 | |||||
|---|---|---|---|---|---|---|---|---|
| Tamaño | Engrasadoa N·m(lb-ft) | Secob N·m(lb-ft) | Engrasadoa N·m(lb-ft) | Secob N·m(lb-ft) | Engrasadoa N·m(lb-ft) | Secob N·m(lb-ft) | Engrasadoa N·m(lb-ft) | Secob N·m(lb-ft) |
| M6 | 4.7 (3.5) | 6 (4.4) | 9 (6.6) | 11.5 (8.5) | 13 (9.5) | 16.5 (12.2) | 15.5 (11.5) | 19.5 (14.5) |
| M8 | 11.5 (8.5) | 14.5 (10.7) | 22 (16) | 28 (20.5) | 32 (23.5) | 40 (29.5) | 37 (27.5) | 47 (35) |
| M10 | 23 (17) | 29 (21) | 43 (32) | 55 (40) | 63 (46) | 80 (59) | 75 (55) | 95 (70) |
| M12 | 40 (29.5) | 50 (37) | 75 (55) | 95 (70) | 110 (80) | 140 (105) | 130 (95) | 165 (120) |
| M14 | 63 (46) | 80 (59) | 120 (88) | 150 (110) | 175 (130) | 220 (165) | 205 (150) | 260 (190) |
| M16 | 100 (74) | 125 (92) | 190 (140) | 240 (175) | 275 (200) | 350 (255) | 320 (235) | 400 (300) |
| M18 | 135 (100) | 170 (125) | 265 (195) | 330 (245) | 375 (275) | 475 (350) | 440 (325) | 560 (410) |
| M20 | 190 (140) | 245 (180) | 375 (275) | 475 (350) | 530 (390) | 675 (500) | 625 (460) | 790 (580) |
| M22 | 265 (195) | 330 (245) | 510 (375) | 650 (480) | 725 (535) | 920 (680) | 850 (625) | 1080 (800) |
| M24 | 330 (245) | 425 (315) | 650 (480) | 820 (600) | 920 (680) | 1150 (850) | 1080 (800) | 1350 (1000) |
| M27 | 490 (360) | 625 (460) | 950 (700) | 1200 (885) | 1350 (1000) | 1700 (1250) | 1580 (1160) | 2000 (1475) |
| M30 | 660 (490) | 850 (625) | 1290 (950) | 1630 (1200) | 1850 (1350) | 2300 (1700) | 2140 (1580) | 2700 (2000) |
| M33 | 900 (665) | 1150 (850) | 1750 (1300) | 2200 (1625) | 2500 (1850) | 3150 (2325) | 2900 (2150) | 3700 (2730) |
| M36 | 1150 (850) | 1450 (1075) | 2250 (1650) | 2850 (2100) | 3200 (2350) | 4050 (3000) | 3750 (2770) | 4750 (3500) |
| a "Engrasado" significa que cubierto con un lubricante como por ejemplo, aceite del motor, o bien los tornillos poseen una capa de aceite o fosfato. | ||||||||
| b "Seco" significa que se utilizan fijaciones normales o de zinc sin lubricación alguna. | ||||||||
| NO USAR estos valores si se hace referencia a un par o procedimiento de apriete diferente para una aplicación específica. Los pares de apriete que aparecen en la lista son únicamente para uso general. Comprobar periódicamente el ajuste de los elementos de fijación. | Asegurarse de que las roscas de la tornillería están limpias y de que el apriete inicial se realiza a mano. Esto evitará el apriete incorrecto de las tuercas. |
| Los pernos de corte están diseñados para ceder bajo ciertas fuerzas predeterminadas. Siempre reemplazar los pernos de corte por otros de la misma clase de propiedades. | Apretar las tuercas con inserto de plástico o de retención hasta aproximadamente el 50% del valor del par de apriete indicado en la tabla, aplicado a la tuercas, no a la cabeza del perno. Apretar las tuercas de retención dentadas o serradas al 100% del valor del par indicado. |
| Los pernos deben reemplazarse por pernos de una clase igual o superior. Si se utilizan pernos de clase superior, deben apretarse siempre con el par de apriete de los originales. |
DX,TORQ2 -63-01OCT99-1/1 |
