2.

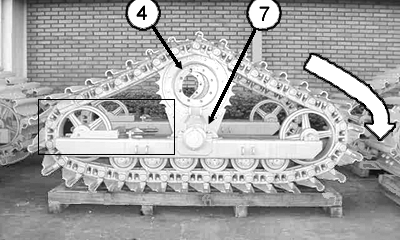

Considerando la dirección de giro (de acuerdo con la flecha), opuesta al sistema de tensado (en el rectángulo), aproxime las orugas al núcleo del eje delantero, elevando la rueda de tracción (4).
3.

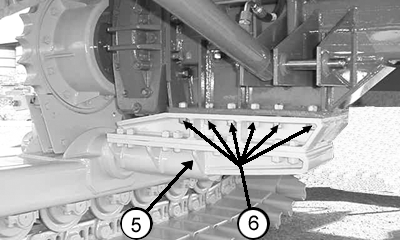

Colocar el eje de apoyo (5) correctamente en el eje delantero de la Cosechadora fijándolo con doce pernos (6) hasta el par de apriete que se indica a continuación:
Valor especificado
|
Eje de apoyo de las orugas
-Par de apriete
|
240 N.m (24 kgf.m, 79,38 kg.ft)
|
4.
Luego fijar la rueda de tracción de las orugas a los pernos, hasta el par de apriete que se indica a continuación:
Valor especificado
|
Pernos de la rueda motriz
-Par de apriete
|
420 N.m (42 kgf.m, 305 lb.ft)
|
5.

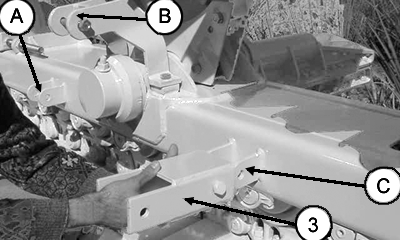

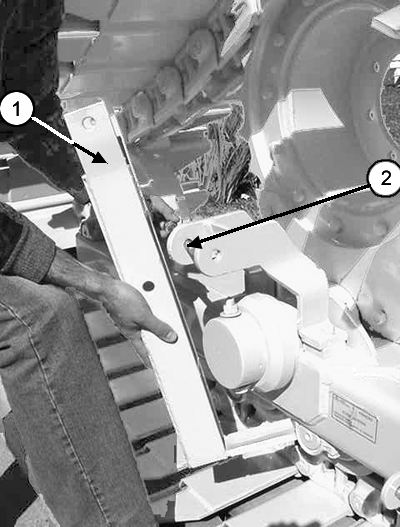

Retirar los soportes (1 y 3) de los puntos de elevación de las orugas y el soporte (7).
6.
Repetir el procedimiento de retirada de ruedas de la Cosechadora y fijación de orugas en el otro lado de la máquina.
Bajar el eje delantero de la Cosechadora hasta el suelo.
|
Dirección de giro de las orugas
|
