Controles y Artículos de la Cabina
A - Conmutador de las luces auxiliares de la cabina. B - Luz indicadora de presión del aire acondicionado C - Conmutador giratorio de ajuste de temperatura del aire acondicionado (termostato). D - Conmutador giratorio de ajuste de velocidad del ventilador. E - Conmutador del limpiaparabrisas. F - Salidas de aire del ventilador ajustables NOTA: El sistema eléctrico de la cabina es independiente de la cosechadora. Por lo tanto, las luces, el ventilador, el limpiaparabrisas y la radio funcionan con el conmutador principal apagado.
|
|
OU83340,0000403 -63-26SEP03-1/10 |
|

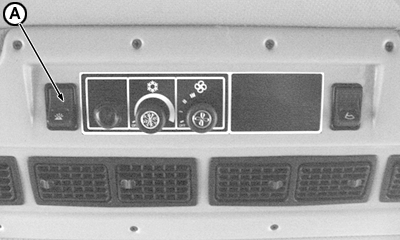

Mando de las Luces de Trabajo de la Cabina El conmutador (A) enciende las luces de trabajo en la parte superior de la cabina: Posición "A": Posición Off (apagada) Posición "B": Posición encendida
|
|
OU83340,0000403 -63-26SEP03-2/10 |
|
Sistema de Aire Acondicionado El sistema se encenderá cuando el conmutador (C) se gire en sentido horario. El giro en sentido horario reduce la temperatura interna de la cabina. IMPORTANTE: Antes de encender el sistema de aire acondicionado, debe ponerse en funcionamiento el ventilador. Si el ventilador no se encuentra encendido, no funcionará el aire acondicionado. La luz (B) se enciende cuando la presión de aire es inferior o superior a los valores normales de funcionamiento. Apagar el sistema inmediatamente y comprobar que no haya suciedad en el radiador. Después de la limpieza, volver a encender el sistema y comprobar si la luz sigue encendida. NOTA: Si desea reducir la temperatura interna en un periodo corto de tiempo, colocar el botón del ventilador en la posición 3 y luego el conmutador de aire acondicionado en sentido horario.
|
|
ATENCION:
No cambie nunca el conmutador del ventilador de la posición III a la posición I cuando el conmutador del aire acondicionado se encuentre en la posición máxima. Esto puede congelar el evaporador del aire acondicionado.
OU83340,0000403 -63-26SEP03-3/10 |
|
Mando del ventilador El ventilador tiene tres velocidades (I - la más lenta y III - la más rápida) que se seleccionan girando el conmutador giratorio (D). |
|
OU83340,0000403 -63-26SEP03-4/10 |
|

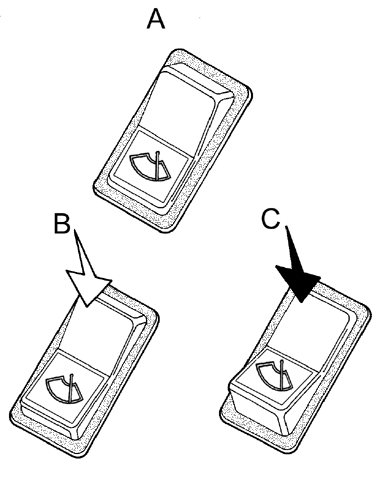

Mando del Limpiaparabrisas El limpiaparabrisas tiene dos velocidades seleccionadas mediante su conmutador (E).
|
|
OU83340,0000403 -63-26SEP03-5/10 |
|
Salidas de Aire del Ventilador Ajustables La dirección del aire puede ajustarse con los deflectores de la salida de aire ajustables. |
|
OU83340,0000403 -63-26SEP03-6/10 |
|

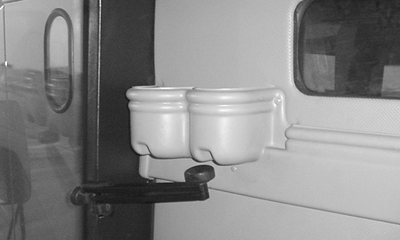

Portavasos Situado en el lado derecho de la cabina. |
|
OU83340,0000403 -63-26SEP03-7/10 |
|

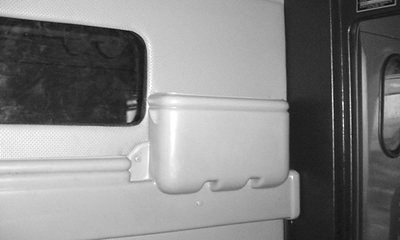

Posamanuales Situado en el lado izquierdo de la cabina. |
|
OU83340,0000403 -63-26SEP03-8/10 |
|

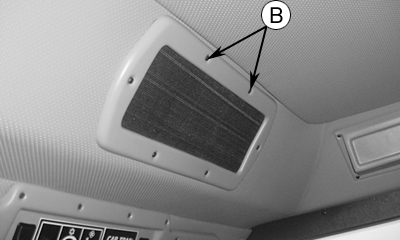

Preinstalación de Radio Situado en el techo de la cabina. La entrada para el aparato de radio (A) debe retirarse para la instalación. Los dos altavoces (B) tienen una conexión eléctrica preparada en la entrada (A). |
|
OU83340,0000403 -63-26SEP03-9/10 |
|

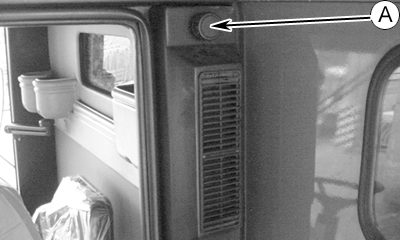

Filtro de la Cabina Interno y Externo Filtro externo: Para la limpieza, abrir la cubierta de protección girando el mando (A) en sentido antihorario. Filtro interno: Para la limpieza, retirar los seis pernos (B). |
|
OU83340,0000403 -63-26SEP03-10/10 |
