Adjusting Unloading Tube Auger Drive Chain

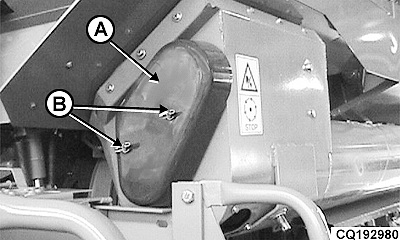

Remove drive shield (A) by taking out nuts (B).

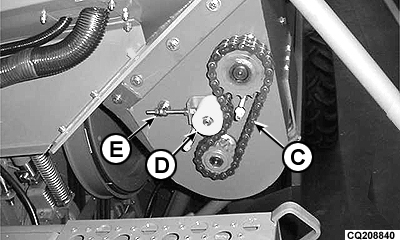

Unloading tube auger is driven via grain tank unloading auger by means of chain (C). Adjust tension of chain (C) by means of tensioner sprocket (D) through nuts (E). Put drive shield back on its place.


A-Drive Shield
B-Nut
C-Drive Chain
D-Tensioner sprocket
E-Nuts

CQ192980
CQ208840

AG,CO03622,2153 -19-05FEB02-1/1
