Uso del control de posición del enganche hidráulico
 ATENCION:
para evitar movimientos involuntarios del enganche hidráulico, ponga la palanca de control de tiro (B) totalmente hacia adelante antes de acoplar algún accesorio.
Mueva la palanca de control de tiro (B) totalmente hacia adelante para desconectar el control de sensibilidad, al acoplar un implemento al tractor.
Posicione la palanca de control (A) y la palanca de control de tiro (B) para controlar el movimiento y la profundidad del enganche. El control de posición debe usarse para las siguientes aplicaciones:
-

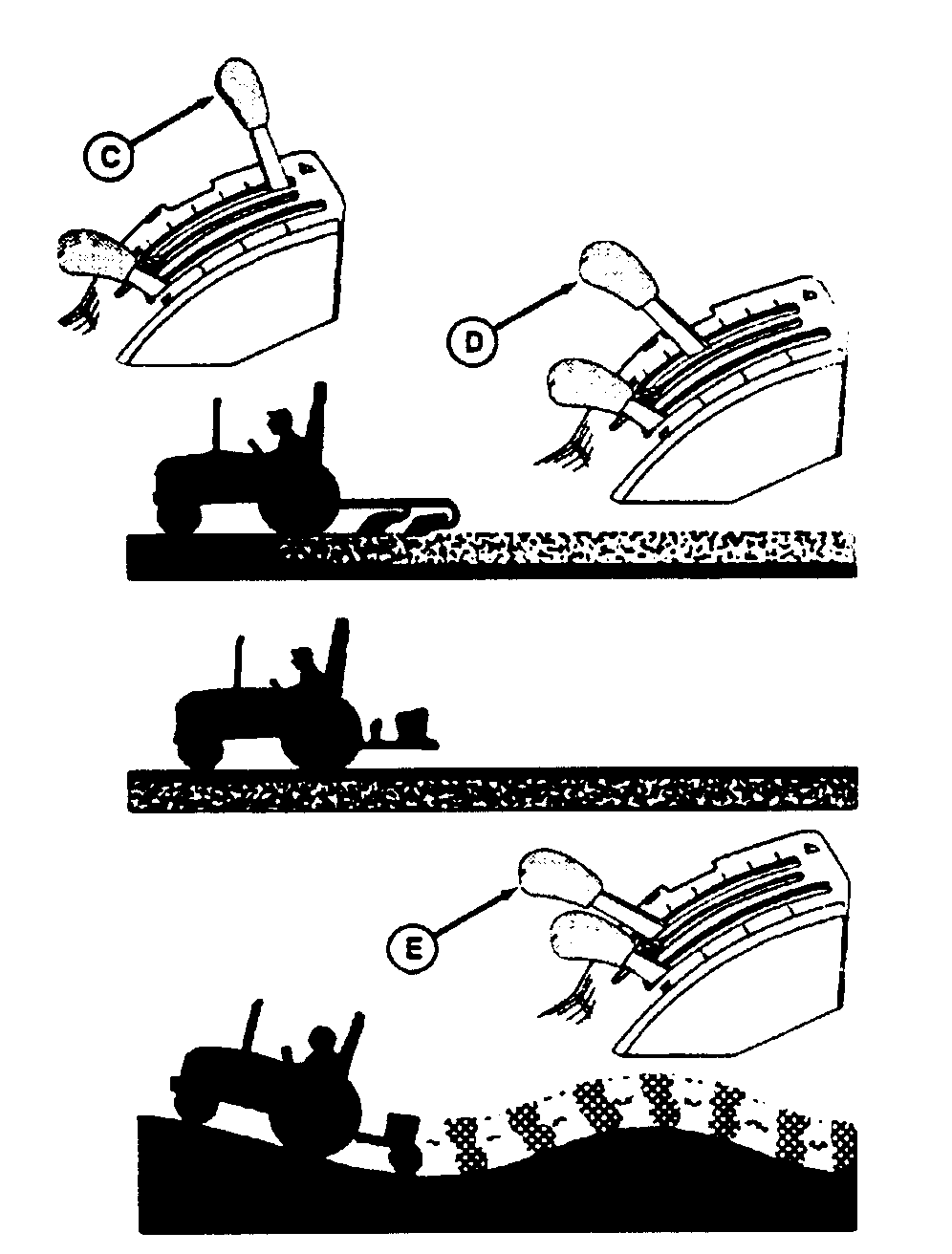

Para el TRANSPORTE de implementos al realizar giros al final de una hilera (fin del cultivo). Mueva la palanca de control de posición (C) totalmente hacia atrás durante el transporte, con o sin control de tiro.
-
Para accionar implementos a una PROFUNDIDAD CONSTANTE sobre terreno nivelado y para equipos de alzada, como por ejemplo las pulverizadoras. Ajuste la palanca de control de posición para obtener la profundidad deseada (D).
-
Para el funcionamiento de FLOTACIÓN en implementos con ruedas reguladoras de profundidad diseñadas para soportar el peso total del accesorio. Ajuste ambas palancas de control totalmente hacia adelante a la posición (E) para que el implemento pueda seguir el contorno del suelo.
NOTA:
los brazos tensores se pueden ajustar para proporcionar la flotación lateral. (Vea "Flotación del enganche" en esta sección.)

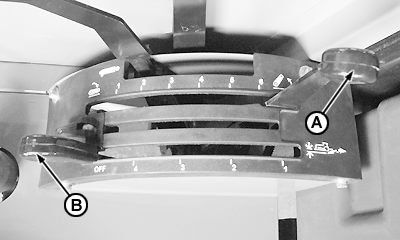

A-Palanca de control de posición
B-Palanca de control de tiro
C-Palanca de control de posición en posición de transporte
D-Palanca de control de posición en posición de profundidad
E-Palanca de control de posición en posición de flotación
|
