Uso de la TDF a la velocidad correcta

NOTA: el motor no arrancará si la palanca del embrague de la TDF está conectada.

1. Pise el pedal del embrague, arranque el motor y empuje la palanca de acelerador de mano (A) hacia delante hasta que el tacómetro indique el régimen de TDF de 1700 rpm (B) para el funcionamiento de la 540E o de 2400 rpm para la 540 estándar.

NOTA: el régimen del motor está limitado mecánicamente a un máximo de 1700 rpm en el modo 540E. El funcionamiento en modo 540E no se debe activar si el motor está funcionando a más de 1700 rpm.

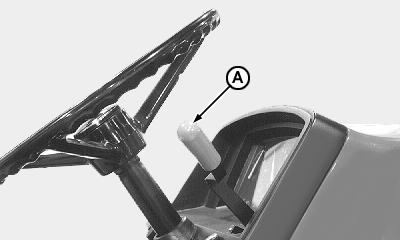

A-Acelerador manual

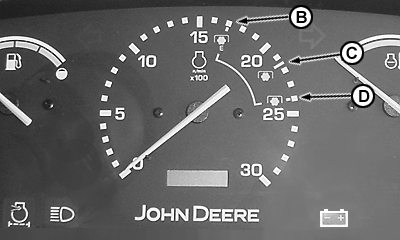

B-Régimen de funcionamiento 540E
C-540 rpm en la TDF para tractores sin opción de economía
D-Régimen de trabajo estándar de TDF 540 rpm

AG,LT04177,201 -63-12SEP07-1/2

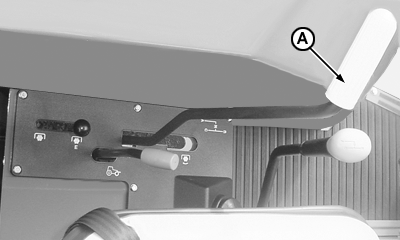

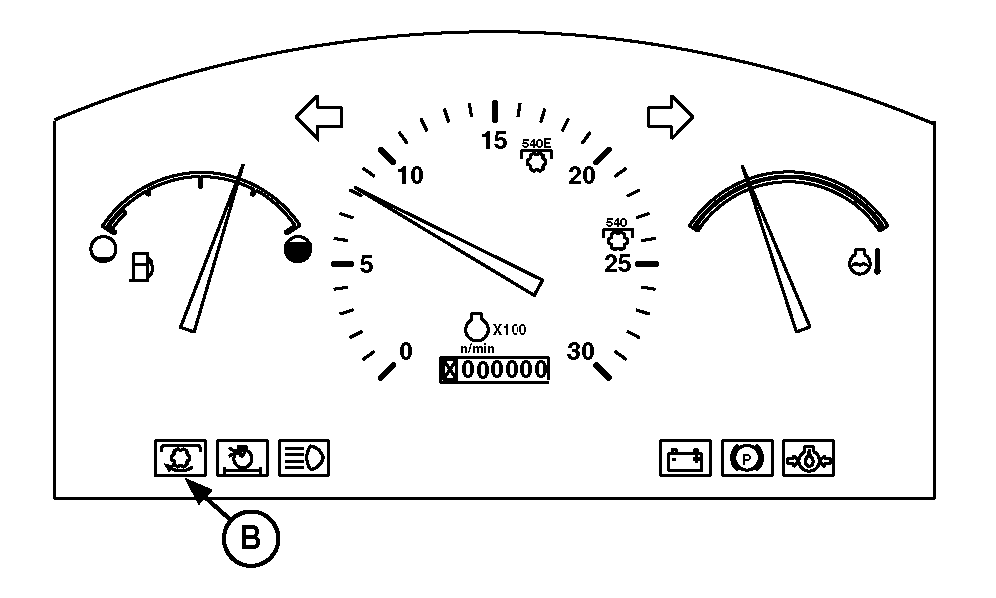

2. Mueva la palanca de control (A) hacia adentro y hacia adelante para conectar la TDF. El indicador de la TDF (B) debería iluminarse cuando la TDF esté conectada.
3. Mueva la palanca de control hacia atrás para desconectar la TDF.

ATENCION: desconecte la llave de contacto para detener el motor y compruebe que todos los mecanismos se hayan detenido antes de limpiar la máquina o hacer ajustes en cualquier implemento movido por la TDF.

AG,LT04177,201 -63-12SEP07-2/2
