Ajuste del ancho de vía trasero con llantas reversibles

El ancho de vía de las ruedas traseras con posiciones múltiples puede ser ajustado cambiando la posición de las llantas o invirtiendo los discos de rueda.

El ancho de vía puede ajustarse también cambiando la rueda a la parte opuesta del tractor. (Esta maniobra permite un cambio de posición de la rueda de cóncavo a convexo sin la necesidad de desmontarlas). Al cambiar las ruedas traseras de un lado al otro, la flecha del lateral del neumático debe señalar el sentido de avance.

La relación entre el disco de rueda y la llanta según los anchos de vía requeridos se muestra en la pagina siguiente. Estudiar con atención los diagramas antes de cambiar el ancho de vía, ya que ello le facilitará el trabajo.

IMPORTANTE: Después del ajuste del espacio entre las ruedas traseras, apretar los pernos entre el disco y la llanta y entre el disco y el cubo. Recorrer una distancia de 100 m (398 ft 96 in.) y volver a apretarlos según las especificaciones.

Valor especificado

Llanta a disco -Par de apriete 245 N·m (180 lb-ft)
Disco a cubo -Par de apriete 180 N·m (130 lb-ft)

NOTA: El ajuste de ancho de vía es medido en la parte inferior de la línea central.

Llanta de acero
Tamaño de los neumáticos
16.9-30
18.4-30

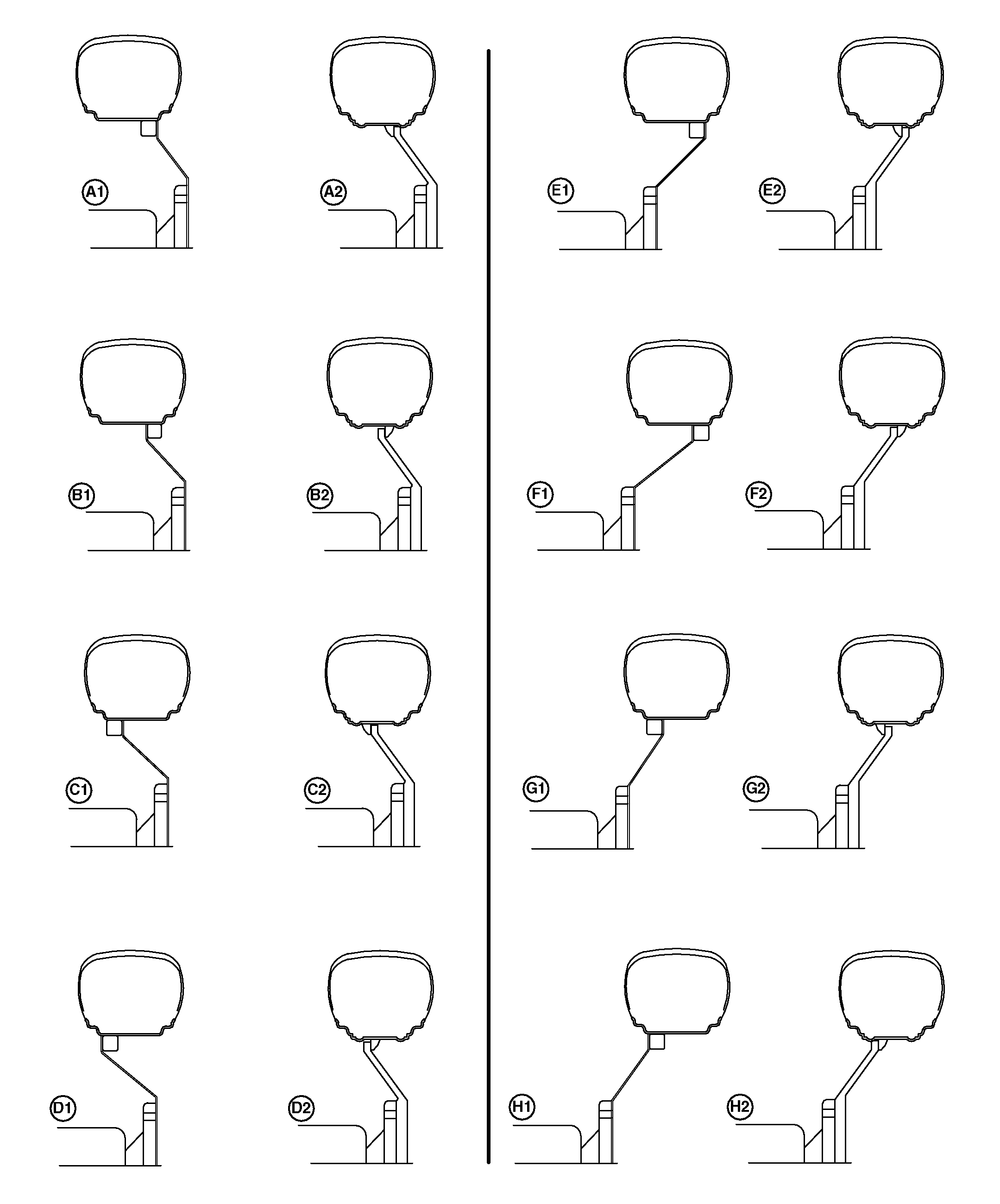

Diagrama
A1 No disponible
B1 No disponible
C1 No disponible
D1 1366 mm (53.8 in.)
E1 1563 mm (61.5 in.)
F1 1665 mm (65.6 in.)
G1 1668 mm (65.7 in.)
H1 1770 mm (69.7 in.)
G1** 1972 mm (77.6 in.)
H1** 2074 mm (81.7 in.)



Disco de hierro hundido
Tamaño de neumático
16.9-30
18.4-30

Diagrama
A2 No disponible
B2 No disponible
C2 No disponible
D2 No disponible
E2 1535 mm (60.4 in.)
F2 1634 mm (64.3 in.)
G2 1729 mm (68.1 in.)
H2 1838 mm (72.4 in.)
G2** 1933 mm (76.1 in.)
H2** 2042 mm (80.4 in.)



**Espaciador de eje requerido de 102 mm (4.0 in.).

GB52027,0000041 -63-27NOV06-1/2

LV858
