Acople de aperos al enganche tripuntal

1. Asegúrese de que la barra de tiro no obstaculizará la operación: muévala hacia adelante o retírela de ser necesario. Vea que no haya otros puntos de interferencia.

causym ATENCION: Evite movimientos inesperados del enganche hidráulico poniendo la palanca del control de tiro delante del todo (posición de desactivación) antes de acoplar el apero al enganche.

2. Haga retroceder el tractor hasta el apero (B) hasta que los puntos de enganche queden alineados unos con otros. Ponga la transmisión en posición de estacionamiento (P) y detenga el motor antes de salir del tractor.

3. Una los brazos del enganche a los bulones del apero (C) y fíjelos con pasadores de bloqueo.

NOTA: Los pasadores de bloqueo pueden guardarse en los brazos de enganche cuando no están en uso.

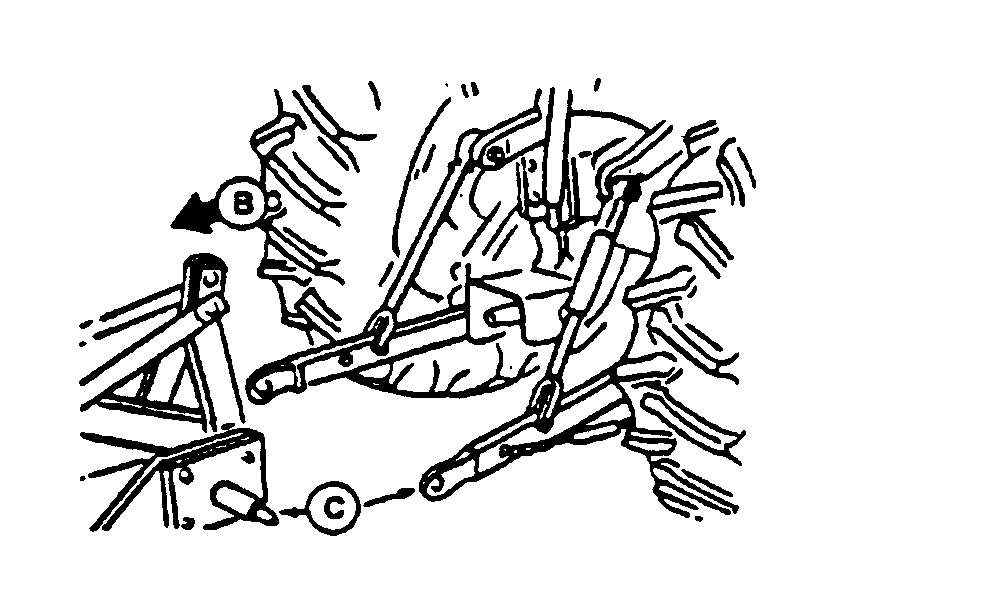

M47172


B-Apero
C-Bulones del enganche

GB52027,0000175 -63-12FEB07-1/3

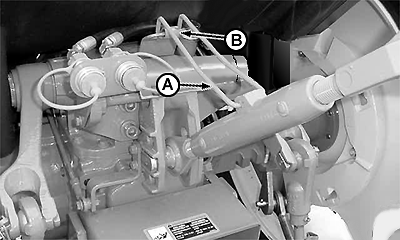

4. Para sacar el tensor central del gancho de transporte, levante el bloqueo (A) del tensor central y gire el trinquete (B).

5. Acople el tensor al brazo superior del apero.

6. Ajuste el tensor central y los brazos elevadores según se requiera (consulte "Nivelación del enganche" en esta misma sección).

CQ208570

GB52027,0000175 -63-12FEB07-2/3

7. Use la palanca de control de posición (A) para bajar el apero.

causym ATENCION: Para evitar lesiones personales o daños de la máquina al conectar un apero, un acoplador rápido u otro dispositivo al enganche tripuntal, compruebe que en el radio de alcance del apero no haya interferencias ni piezas colgando ni desprendimientos de la TDF.

CQ279487

GB52027,0000175 -63-12FEB07-3/3
