Brazos de elevación-Acoplamiento rápido

Estos brazos de elevación pueden usarse con accesorios y equipos de las categorías II y III.

ML70882,000047F -63-23JUN06-1/3

NOTA: Los aperos pueden engancharse y desengancharse en los brazos de elevación sin necesidad de que el conductor abandone su asiento.

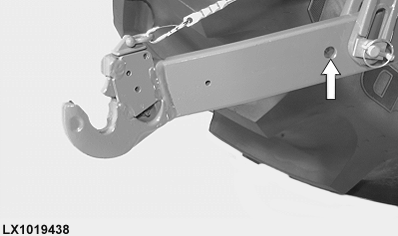

Con aperos muy pesados y compactos, los brazos de nivelado pueden fijarse en el agujero trasero de los brazos de elevación. Ello disminuye la altura de elevación pero maximiza la fuerza de elevación.

Conexión del accesorio

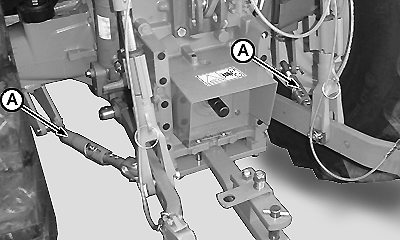

2. Con los brazos de elevación descendidos, llevar el tractor hacia atrás hasta que los ganchos del brazo de elevación estén bajo los puntos de enganche del apero.

3. Subir lentamente los brazos de elevación hasta que los puntos de enganche del apero se acoplen a los ganchos y estén bloqueados en esa posición.

4. Ajustar el tensor central a la longitud necesaria y acoplarlo al punto superior de enganche del apero.

ML70882,000047F -63-23JUN06-2/3

IMPORTANTE: Cerciorarse de que el apero quede bien sujeto en los ganchos.

Desenganche de aperos

2. Desconectar el apero del tensor central y bloquearlo en posición de transporte.

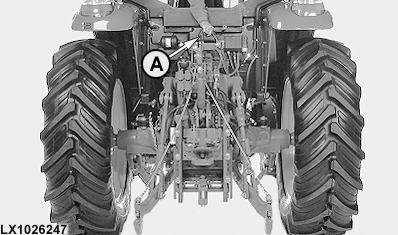

3. Tirar del cable de desbloqueo (A) y bajar los brazos elevadores hasta que los ganchos estén completamente libres de los bulones de enganche del apero.

4. Conducir el tractor hacia delante, hasta que esté completamente separado del apero.

ML70882,000047F -63-23JUN06-3/3
