Instrucciones importantes referentes al alternador

NOTA: El alternador está equipado con un regulador de tensión.

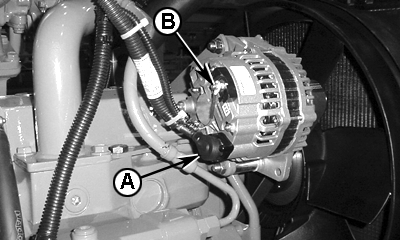

Conexiones

• Cable rojo (A) a la batería.
• Cable negro (B) al cuentahoras y a la luz de alerta de carga de la batería (panel de instrumentos).

Si es necesario hacer funcionar el motor sin batería (arranque del motor con una batería auxiliar), no haga funcionar el motor a más de 1000 r/min. Conecte ciertos sistemas eléctricos (luces) mientras el motor esté en marcha.

Cuando se saca la batería y el motor se arranca con una batería auxiliar, aísle el cable de corriente que queda suelto, a fin de evitar daños al alternador y el regulador.

ATENCION: NUNCA cortocircuite ni puentee la toma a masa del alternador o del regulador con el motor en marcha.

Al conectar la batería cuide de no equivocar la polaridad. Si se invierten las conexiones ("+" y "-"), ello destrozará inmediatamente los diodos rectificadores.

IMPORTANTE: Antes de efectuar soldaduras eléctricas en el tractor, desconecte los dos cables del alternador.

Conecte el terminal de masa del aparato de soldadura directamente a la pieza que vaya a soldar.

Antes de efectuar reparaciones en el sistema eléctrico, desconecte el cable de masa de la batería. Ello evitará el riesgo de un cortocircuito.

ML70882,000049A -63-08NOV04-1/1
