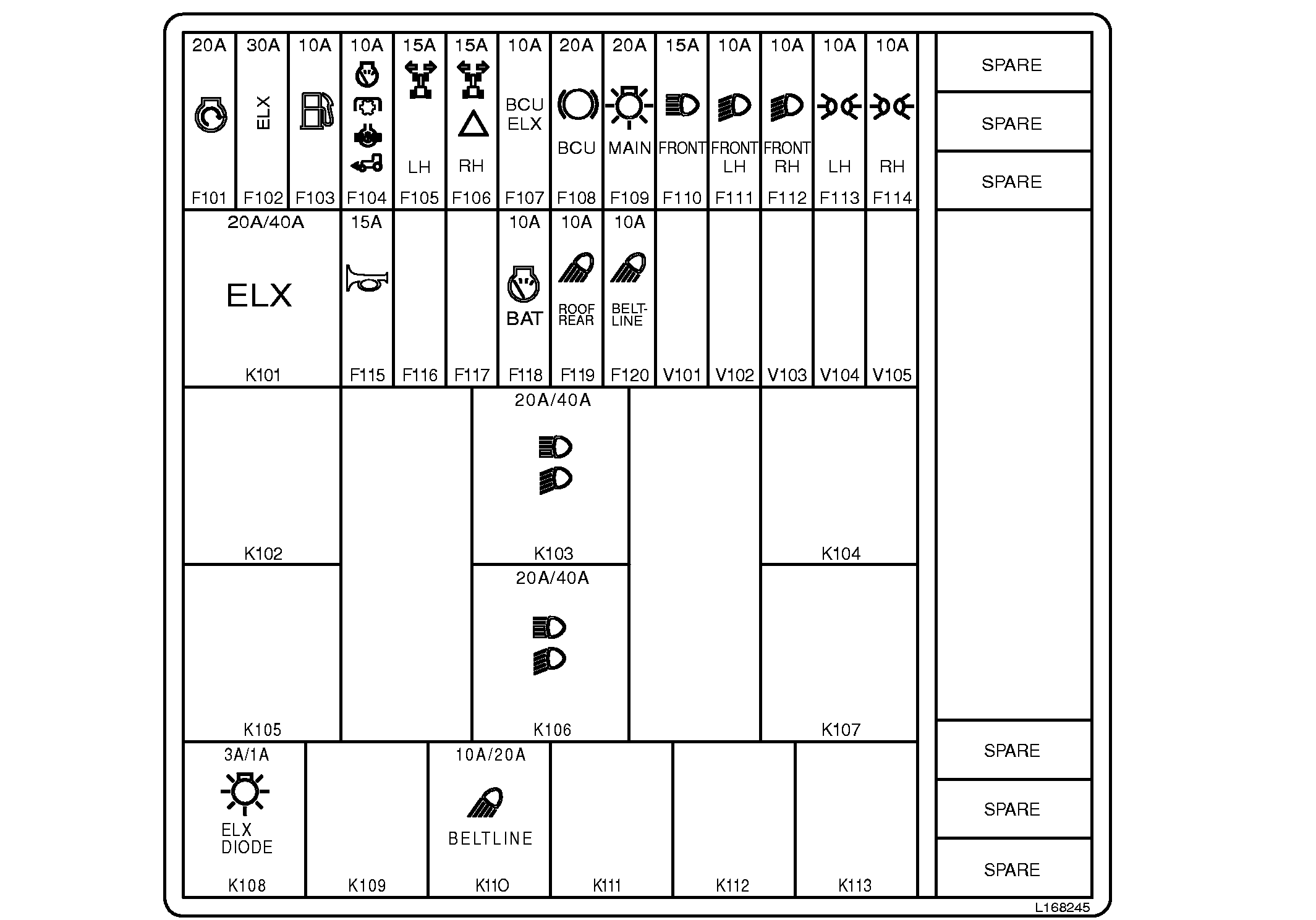

-Fusibles
F101-Interruptor principal de la batería
F102-Alimentación del sistema electrónico
F103-Válvula de corte de la bomba de inyección
F104-Unidad de control básico - BCU - (TDF, tracción delantera, bloqueo del diferencial, interruptor de intermitentes de giro)
F105-Intermitente de giro a izda. alimentado continuamente por la BCU
F106-Intermitente de giro a dcha., intermitentes de avería
|
F107-Unidad de control BCU (alimentación eléctrica)
F108-Interruptor del freno y luz de freno
F109-Interruptor de luces (terminal B)
F110-Luces largas de carretera
F111-Faro izdo., luz corta de cruce
F112-Faro dcho., luz corta de cruce
F113-Luz de posición izquierda
F114-Luz de posición derecha
F115-Bocina (opcional)
F116-Libre
|
F117-Faros de trabajo en el techo (opcional)
F118-Alimentación constante del CAN-BUS
F119-Faros de trabajo traseros del techo
F120-Faros de trabajo delanteros del techo
V101-Libre
V102-Libre
V103-Libre
V104-Libre
V105-Libre
-Relés
K101-Alimentación del sistema electrónico
K102-Libre
|
K103-Luces cortas de cruce
K104-Libre
K105-Libre
K106-Luces largas de carretera
K107-Libre
K108-Diodo de alimentación de componentes electrónicos
K109-Faros de trabajo del techo (opcional)
K110-Faros de trabajo delanteros del techo (simples en línea)
K111-Libre
K112-Libre
K113-Libre
|
