Sustitución de la correa del ventilador del motor

causym ATENCION: Sacar la llave de arranque antes de intervenir en el motor.

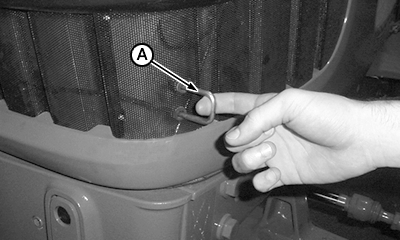

Tirar del bloqueo (A) y levantar el capó.

CQ227580

ML70882,00004BC -63-03JUL06-1/5

Procedimiento

causym ATENCION: Desconecte el cable negativo (-) de la batería.

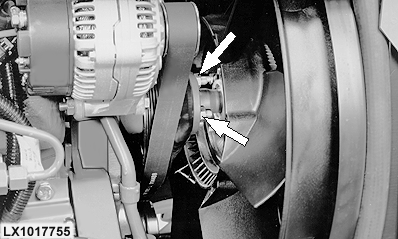

1. Sacar las cuatro tuercas del ventilador y empujarlo hacia delante.

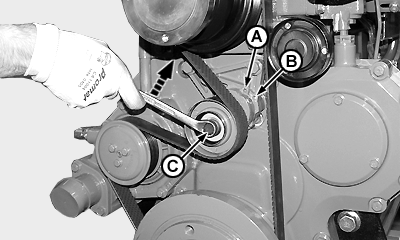

2. Use una llave de 15 mm (19/32") para girar el tornillo (C) de la polea tensora en el sentido de la flecha, hasta que los agujeros (A y B) estén alineados.

3. Insertar un pasador metálico de 5 mm (0.2 in.) de diámetro en los dos agujeros alineados.

4. Antes de tensar la correa, girar un poco la polea tensora para aliviar la presión sobre el pasador de metal. A continuación retirar el pasador. El tensor de la correa de transmisión regresa por sí mismo a su posición de tensado.

LX1017755
CQ274960

ML70882,00004BC -63-03JUL06-2/5

5. Para sacar la correa vieja de las poleas, córtela.

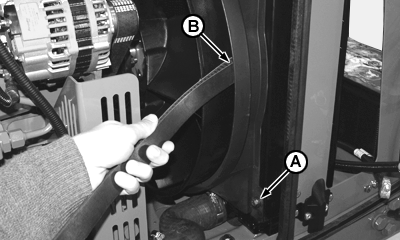

Sacar los tres tapones de expansión (A) de la protección de la correa. Doblar la nueva correa (B) y pasarla entre el ventilador y la protección de la correa.

CQ274970

ML70882,00004BC -63-03JUL06-3/5

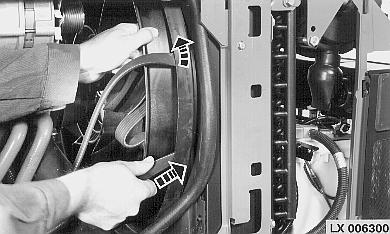

6. Girar el ventilador al sacar la correa.

LX006300

ML70882,00004BC -63-03JUL06-4/5

Instalación de una nueva correa de transmisión

1. Aflojar el tensor de la correa e instalar una correa nueva correctamente.
2. Para el montaje siga las instrucciones previas en el orden inverso.


A-Cigüeñal
B-Tensor
C-Ventilador
D-Alternador
E-Rueda de posición
F-Tensor
G-Compresor (aire acondicionado)
H-Bomba de agua de refrigeración del motor

CQ228070

ML70882,00004BC -63-03JUL06-5/5
