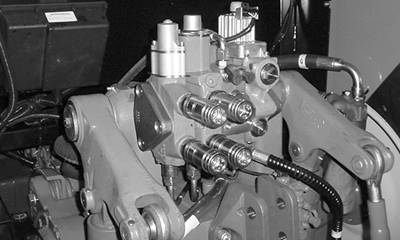

Válvulas de mando a distancia (SCVs)El tractor puede estar equipado con dos tipos diferentes de válvulas de mando a distancia: series 101 y series 301. La válvula de mando a distancia (SCV) de la serie 101 tiene las posiciones de "elevación", "descenso" y "flotación". La válvula de mando a distancia (SCV) de la serie 301 tiene una función de caudal constante (A) que mantiene la palanca de mando que se haya aplicado en las posiciones de "elevación" o "descenso" hasta que el operador la mueva de esa posición. Incluye asimismo una función de retención (B) que mantiene la palanca de mando en las posiciones de "elevación" o "descenso" hasta que la presión del sistema hidráulico alcance un valor predeterminado (p.ej. cuando el cilindro hidráulico selectivo alcanza el límite de su carrera y la palanca retorna automáticamente a punto muerto). En la posición (C) no se aplica el enclavamiento. La palanca de mando regresa al punto muerto cuando se suelta. En la serie 101, cuando se acopla un apero con un sistema de cilindro hidráulico a la boca de presión (p.ej. el cilindro extensible), deberá conectarse al conjunto de enchufe rápido inferior. En la serie 301, el enganche de la boca de presión (p.ej. el cilindro extensible) puede conectarse al conjunto de enchufe rápido inferior o al superior. Estas válvulas de mando a distancia (SCV) impiden la pérdida de presión por fugas cuando el motor está detenido. Las válvulas de mando a distancia de la serie 101 no tienen esta función. |
|
