Cambio de aceite hidráulico

Vaciado del aceite:

1. Bajar el cabezal a nivel del suelo. Retraer los cilindros hidráulicos del molinete y del sinfín de descarga.

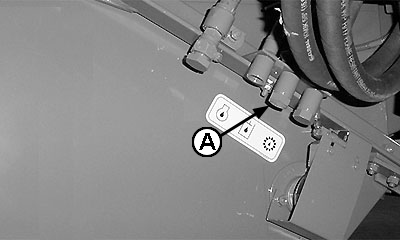

2. Quitar el tapón de vaciado (A) y descargar el aceite en un recipiente adecuado.
3. Desconectar los manguitos de todos los cilindros hidráulicos, el manguito de retorno del bloque de válvulas y los manguitos del sistema de transmisión del molinete próximos a la válvula. Dejar que salga el aceite de estos puntos.

NOTA: Antes de desconectar los manguitos, limpiar las conexiones minuciosamente.


4. Después de vaciar todo el aceite, poner en su sitio todas las conexiones y el tapón de vaciado del depósito (A).

CQ216360

AG,CO03622,2268 -63-20FEB06-1/2

Llenado:

NOTA: Utilizar sólo aceite recomendado (ver la sección "Combustible, lubricantes y refrigerante"). Limpiar con cuidado la zona situada alrededor de la boca de llenado.

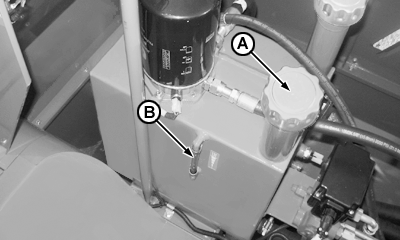

1. Rellenar con aceite hidráulico nuevo a través de la boca de llenado (A) hasta que el aceite suba hasta el centro de la mirilla de nivel (B).
2. Poner en marcha el motor. Transcurridos 15 segundos, subir y bajar el sinfín de descarga, el molinete y el cabezal varias veces y girar el volante de dirección varias veces de tope a tope para purgar el aire del circuito.
3. Conectar la trilla y el cabezal y activar el control de velocidad del cilindro varias veces.
4. Observar si existen fugas en todas las tuberías y conexiones. Seguir las normas de seguridad.
5. Comprobar el nivel de aceite del depósito con todos los cilindros completamente retraídos. Si fuera necesario, añadir aceite al depósito hasta alcanzar el nivel correcto.

CQ266200

AG,CO03622,2268 -63-20FEB06-2/2
