Funciones de las válvulas de bloque de mando hidráulica

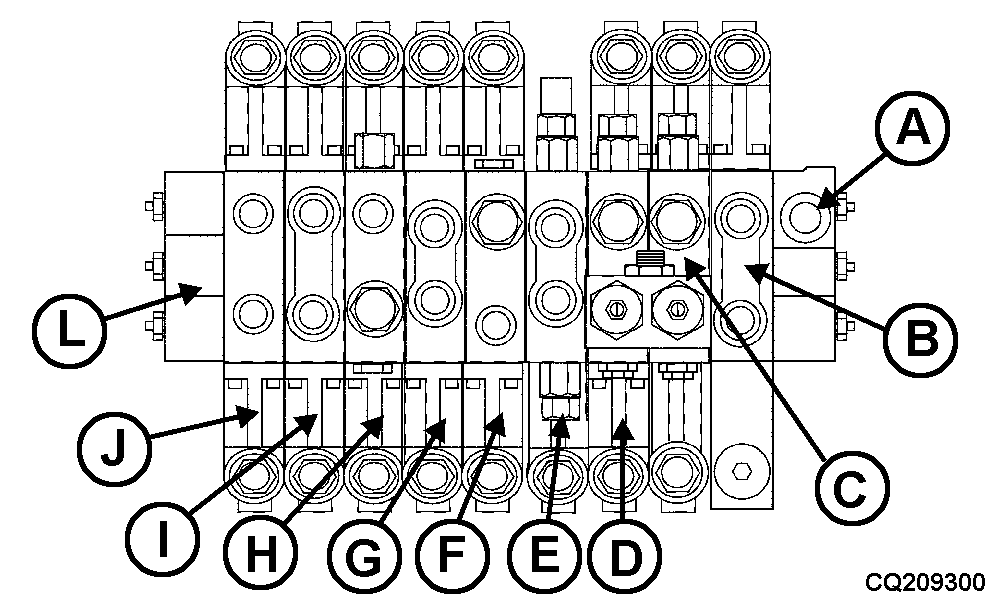

El bloque hidráulico principal controla 6, 7 u 8 funciones de la cosechadora por medio de módulos (válvulas) individuales, dependiendo del modelo y configuración de la máquina:
-
Sin inclinación lateral y sin sistema de ajuste horizontal del molinete = 6 funciones.
-
Sin inclinación del cabezal = 7 funciones
-
Con inclinación del cabezal = 8 funciones

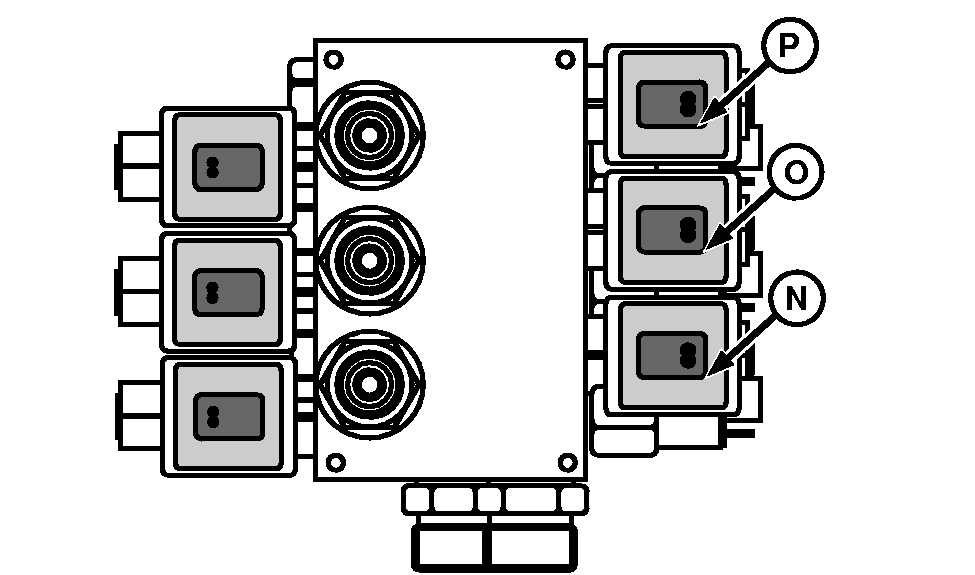

El bloque secundario de válvulas hidráulicas controla 3 funciones de la cosechadora.
NOTA:
Vea la lista detallada de válvulas (electroválvulas) en "Mantenimiento - Sistema eléctrico".
A-Retorno al depósito
B-Inversor hidráulico
C-AHC (Control Automático de Altura) / Elevación/descenso lento del cabezal
D-Elevación/descenso rápido del cabezal (manual)
E-Alimentación y divisor/La válvula secundaria bloquea el puerto de salida
F-Elevación del molinete
G-Posición de avance/retroceso del molinete
H-Modificador de velocidad del cilindro de trillado
I-Inclinación lateral del cabezal
J-Despliegue del sinfín de descarga
L-Toma de presión del bloque secundario de válvulas
N-Engrane del cabezal
O-Mando de separador
P-Transmisión del sinfín de descarga
|
