Air Compressor Operation

CQ283701
CQ283701-UN-26OCT09

CQ282471
CQ282471-UN-03SEP08

CQ282470
CQ282470-UN-03SEP08

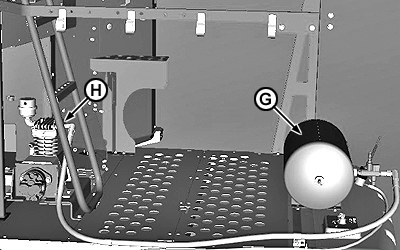

Air compressor (H) and its reservoir (G) are located on engine platform.

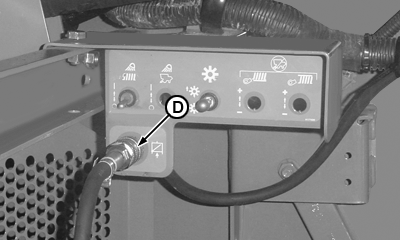

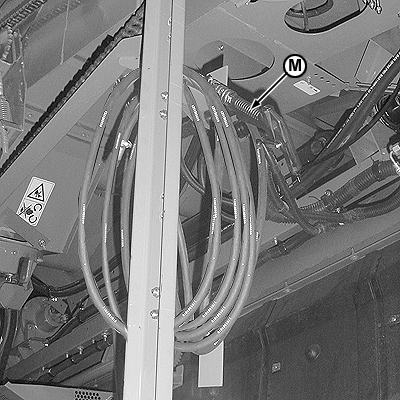

The air compressor coupler (D) is located on the left side as air compressor hose (M).

To operate the air compressor system see “Air compressor Switch” in CommandTouch Armrest Console Section.

AS60558,00016EB-19-20091026
