Feeder House Side Shields

CAUTION: Raise feeder house, lower safety stop, shut OFF engine, set parking brake and remove key.

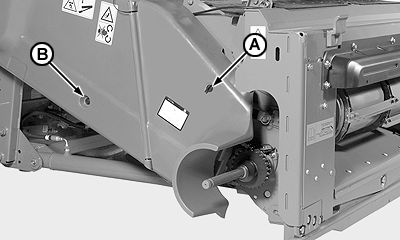

CQ280329
CQ280329-UN-23APR08

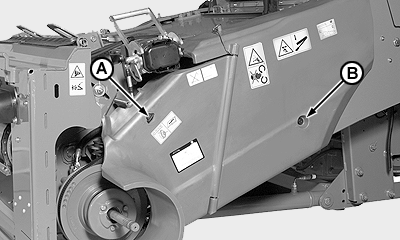

CQ280312
CQ280312-UN-23APR08

A - Latch

B - Lock

Feeder house shields have a front and rear shield. Release latch (A) and swing front shield open for service.

Remove quick-lock pin (B) to remove rear shield.

GB52027,000059D-19-20080423
