Quick Stop Switch (Yellow)

IMPORTANT: Header drive can be disengaged by this switch in case of malfunctions.

H85890
H85890-UN-10MAY06

H86974
H86974-UN-20NOV06

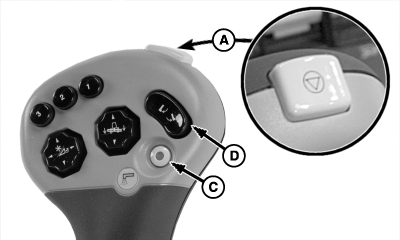

A - Quick Stop Switch

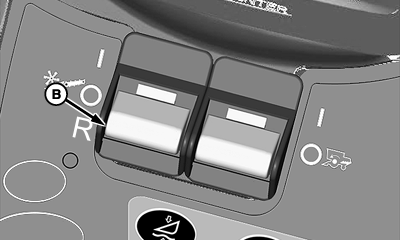

B - Header Engage Switch

C - Unloading Auger Switch

D - Unloading Auger Swing Switch

Quick stop switch (A) allows operator to simultaneously shut OFF the following at the same time in case of an emergency:

  • Header engage switch (B)
  • Unloading auger switch (C)
  • Unloading auger swing switch (D)

Pushing unloading auger drive switch on multifunction control handle restarts the unloading auger drive. To engage header drive, turn header engage switch OFF and back ON.

OUO6075,0000601-19-20070702
