Tecla del Engrane del Cabezal y del inversor del alimentador (amarillo)

H86941-UN-20NOV06

H86942-UN-19JAN07

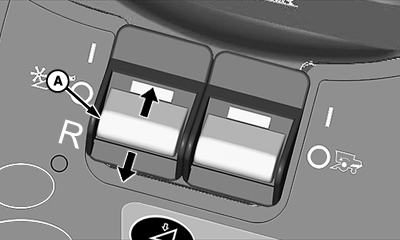

A - Interruptor del inversor de la caja del alimentador y activación del cabezal

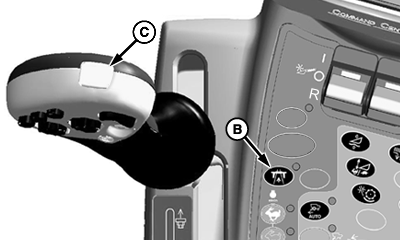

B - Interruptor de desconexión para transporte por carretera

C - Botón de parada rápida

IMPORTANTE: El interruptor de activación de la plataforma de corte debe activarse con el motor funcionando a ralentí bajo.

NOTA: Cuando el inversor del alimentador esté engranado, el molinete retrocederá (solamente cabezales rígidos e HydraFlex) ayudando a empujar el cultivo hacia afuera del alimentador.

Si se está operando a una velocidad alta y la tecla del inversor del alimentador está engranada, el motor se desacelerará automáticamente y pasará al régimen de ralentí.

El interruptor del inversor del alimentador de mies (A) se utiliza para cambiar hidráulicamente la caja de engranajes del alimentador de mies a marcha atrás para desbloquear un alimentador de mies o un cabezal taponado. Apretar hacia abajo y hacia atrás la tecla y mantenerla hasta que el alimentador se libere de la obstrucción.

Requisitos del sistema:

• El interruptor de conexión de la unidad de corte y el interruptor del inversor del alimentador de mies deben estar DESCONECTADOS para poner en marcha la máquina.
• Motor a ralentí lento.
• El interruptor de conexión del separador debe estar ACTIVADO.
• El interruptor de desconexión para transporte por carretera (B) debe estar en la posición de campo.
• El operador debe estar sentado para poder accionar la plataforma de corte.

El mando de la plataforma de corte también puede desconectarse con la tecla de parada rápida (C) ubicada en la palanca multifunción. Para conectar la transmisión del cabezal de corte o del sinfín de descarga, en caso de haberlos detenido con el botón de parada rápida, DESCONECTAR el interruptor y volver a CONECTARLA.

La plataforma de corte sigue funcionando durante cinco segundos antes de desconectarse después que el operador se levante del asiento. Para CONECTARLA, sentarse en el asiento del operador, DESCONECTAR la tecla y volver a CONECTARLA.
