Sistema de refrigeración—Drenaje

ATENCIÓN:

TS281
TS281-UN-15APR13

H82412
H82412-UN-09FEB05

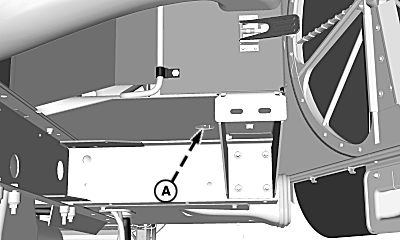

Válvula de purga del radiador ubicada debajo de la protección

H82414
H82414-UN-09FEB05

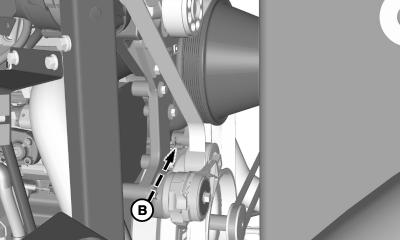

Drenaje del sistema de refrigeración (sobre el cigüeñal)

A - Drenaje del radiador (parte inferior)

B - Drenaje del cigüeñal del motor

Evitar quemaduras al abrir la tapa del depósito de expansión. Girar el tapón una vuelta y media para descargar presión. No retirar nunca la tapa cuando el motor esté caliente. Esperar a que se enfríe el sistema antes de drenarlo.

Drenar el sistema de refrigeración abriendo el drenaje situado en la parte inferior del radiador (A) y encima del cigüeñal del motor (B). (Consultar en la sección Combustibles y lubricantes las especificaciones sobre refrigerante).

NOTA:

H91167
H91167-UN-17APR08

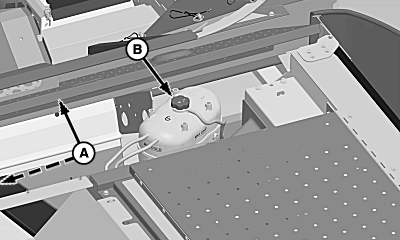

A - Cubiertas de acceso al motor

B - Tapa del vaso de expansión

Antes de retirar el tapón del radiador, drenar aprox. 9 l (2,4 gal.).

Abrir las cubiertas de acceso al motor (A) y retirar la tapa del vaso de expansión (B).

H87203
H87203-UN-16JAN07

A - Tapa del radiador

Abrir las cubiertas de acceso al motor y retirar la tapa del radiador (A) para que el refrigerante salga más rápido.

Cerrar los conductos de drenaje del radiador y llenar el sistema con agua limpia.

Instalar el tapón del radiador y del depósito de compensación, y hacer funcionar el motor hasta que alcance su temperatura de funcionamiento, con la calefacción CONECTADA.

DETENER el motor, quitar con cuidado el tapón del radiador y del depósito de compensación, y vaciar el agua antes de que se depositen el óxido y los sedimentos.

Cerrar los puntos de vaciado del radiador y llenar el sistema con una solución de agua limpia y limpiador John Deere para sistemas de refrigeración PT500 ó su equivalente. Seguir las instrucciones proporcionadas con el limpiador.

Después de usar el limpiador, enjuague el sistema con agua limpia y vaciarlo.

Cierre los conductos de drenaje del radiador y llene el sistema (ver Sistema de refrigeración - Llenado en este apartado para ver los procedimientos de llenado y el apartado Combustibles y lubricantes para ver las especificaciones del refrigerante)

DF67602,000020F-63-20131114
