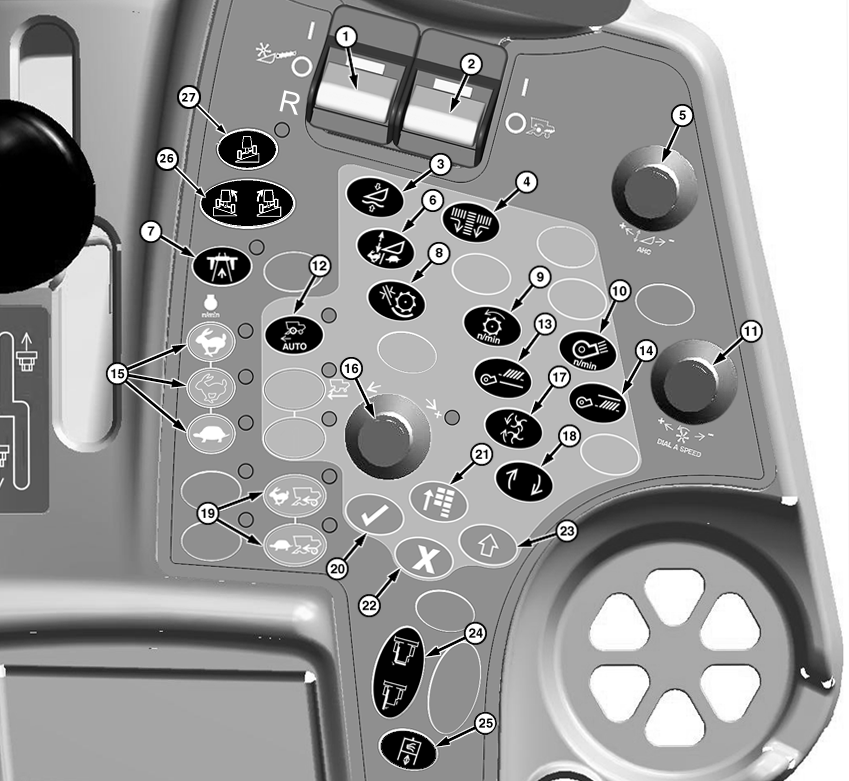

Mandos de la consola del reposabrazos

CQ282474-UN-29DEC09

1 - Interruptor del inversor del alojamiento del alimentador y conexión de la unidad de corte.

2 - Interruptor de conexión del separador

3 - Interruptor de ajuste de presión de la barra de corte

4 - No utilizado

5 - Dial de mando de control de la presión HydraFlex™/Altura de la unidad de corte

6 - No utilizado

7 - Interruptor de seguridad en carretera

8 - Interruptor de ajuste de la holgura de la trilla

9 - Interruptor de ajuste de la velocidad de la trilla

10 - Interruptor de ajuste de la velocidad del ventilador de limpieza

11 - Dial Dial-A-Speed™

12 - Harvest Smart™ Tecla de habilitación de la velocidad de alimentación (Opcional)

13 - Interruptor de ajuste de la criba de granzas (opcional)

14 - Tecla de ajuste de la criba de grano (opcional)

15 - Interruptores de régimen del motor

16 - Cuadrante de selección

17 - Tecla de ajuste de la velocidad del esparcidor

18 - No utilizado

19 - Teclas de tracción en cuatro ruedas (opcional)

20 - Interruptor de confirmación

21 - Interruptor del menú principal

22 - Interruptor de cancelación

23 - Interruptor de selección de pantalla

24 - No utilizado

25 - Interruptor del compresor de aire

26 - Interruptor manual de la zapata autonivelante (opcional)

27 - Interruptor automático de la zapata autonivelante (opcional)
