Indicador de depósito de granos lleno
ATENCIÓN: APAGUE el motor, accione el freno de estacionamiento
y retire la llave de contacto.
NOTA: El mando del cabezal debe estar conectado para que suene la alarma.

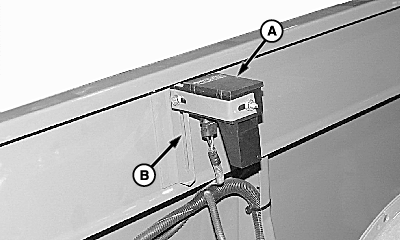

H76247-UN-30APR03
A - Sensor
B - Ranura ó agujeros
Los sensores (A) están localizados en las extensiones derecha e izquierda del depósito de granos. El indicador de depósito de granos será exhibido en la pantalla CommandCenter y sonará una alarma para indicar que el depósito está lleno.El indicador de depósito de granos lleno aparecerá en la pantalla CommandCenter de inmediato, pero hay un retardo de dos segundos entre la actuación del sensor y la activación de la alarma.
Ajuste los sensores moviéndolos hacia arriba o abajo en las ranuras (B). Esto ajusta el punto de activación del interruptor. Cuanto más alto esté el sensor en las ranuras, tanto más lleno estará el depósito de grano cuando suene la alarma.
Si se desea elevar aún más el nivel de llenado del depósito, se puede invertir el soporte de montaje.
IMPORTANTE: Al invertir el soporte, éste quedará por encima de la extensión del depósito de granos.
|
