Sistema Contour-Master

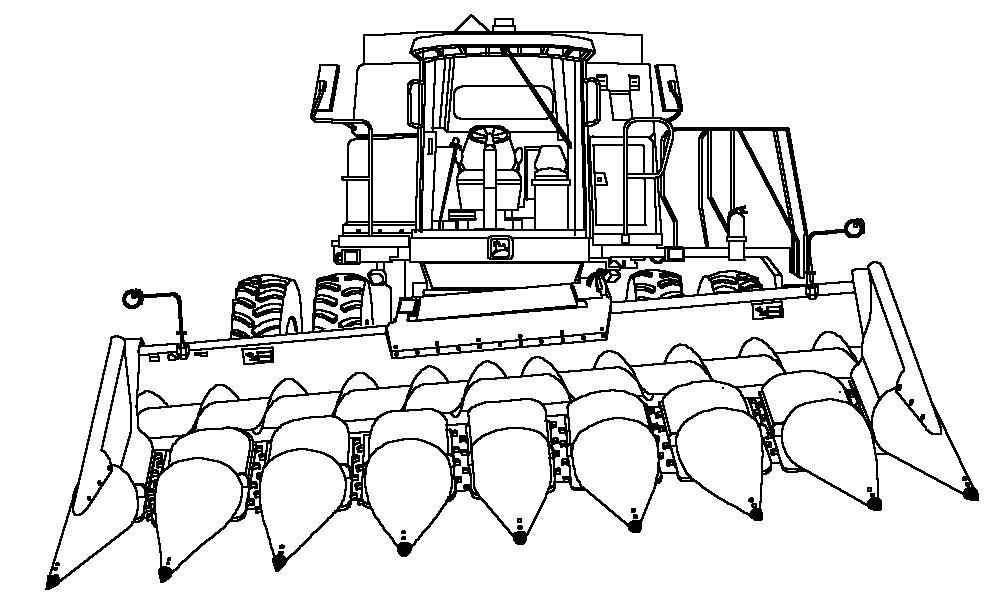

H52277-UN-04MAR99

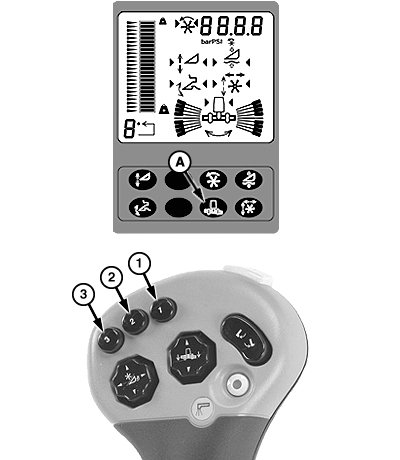

H86516-UN-13DEC06
A - Botón del Contour-Master
Contour-Master es un sistema que mantiene la posición del cabezal paralela con respecto al suelo. Emplea sensores para averiguar la altura a cada lado del cabezal. Contour-Master inclina el cabezal para igualar las distancias respecto al suelo de cada extremo del mismo. El sistema Contour-Master utiliza un alimentador especial que permite que el cabezal se incline hacia la izquierda y la derecha.El sistema es calibrado en fábrica. Si necesita calibración adicional, ver la sección "Procedimientos de calibración".
Los botones de activación 1, 2 ó 3, localizados en la palanca de control multifunción son usados para activar el sistema.
NOTA: Cuando Contour-Master está activado, el sistema funciona independientemente de las funciones de Continuar con misma altura de cabezal o Detección de altura del cabezal. Para Continuar con misma altura de cabezal y Detección de altura de cabezal , (vea la sección "Procedimientos de calibración").
Si el sistema Contour-Master está desactivado, las funciones de Detección de altura de cabezal y Continuar con misma altura de cabezal continúan funcionando.
Operación:
El sistema está activo cuando:
- Un cabezal debidamente equipado está conectado a la máquina.
- El motor está en marcha.
- El interruptor de desconexión para transporte en carretera está en posición de campo.
- El cabezal fue calibrado.
- El cabezal está engranado.
- el sistema Contour-Master está activado.

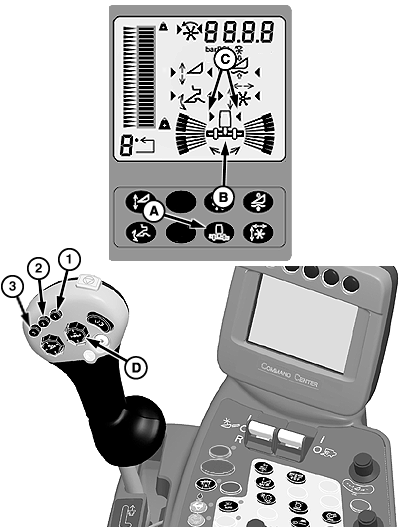

H87053-UN-13DEC06
A - Botón del Contour-Master
B - Símbolo de inclinación del Contour-Master
C - Flechas de activación del sistema.
D - Interruptor de inclinación del Contour-Master
Presione el botón del Contour-Master (A) en la pantalla para activar el sistema. El símbolo (B) aparecerá si todas las condiciones de arriba se cumplen.Active el sistema Contour-Master presionando uno de los botones de activación, 1, 2 ó 3 en la palanca de control multifunción. Las flechas de activación del sistema (C) aparecerán indicando que el sistema está activado.
NOTA: Presione el interruptor de inclinación Contour-Master (D) para anular el sistema. Al soltarlo, el interruptor regresa al modo automático.
Presione el lado derecho del interruptor para inclinar el cabezal hacia la derecha o presione el lado izquierdo para inclinarlo hacia la izquierda.
Presione los botones de activación 1,l 2 ó 3 para reactivar el sistema.
El sistema es desactivado al presionar el botón (A).
|
GB52027,0000250-63-20070829 |
