Arranque del Motor

ATENCIÓN: Antes de arrancar el motor, asegúrese que no haya nadie cerca de la máquina. Haga sonar la bocina para advertir a los demás.

Los humos de escape del motor pueden causar malestares físicos e incluso la muerte. Si fuera necesario hacer funcionar un motor en un lugar cerrado, extraiga los gases de escape del recinto mediante una extensión del tubo de escape.

Si no cuenta con una extensión para el escape, abra todas las puertas y ventanas para que se renueve el aire.

1.
   H86573-UN-27NOV06

   A - Palanca de control multifuncional

   B - Interruptor de control de velocidad del motor

   C - Interruptor de conexión del cabezal

   D - Interruptor de conexión del separador

   Mueva la palanca de control multifuncional (A) a punto muerto.

---




2. Coloque el interruptor de control de velocidad del motor (B) a la posición de ralentí lento.

3. Verifique que el interruptor de conexión del cabezal (C) y el interruptor de conexión del separador (D) estén en la posición de apagado.

4. ATENCIÓN: Haga sonar la bocina antes de poner en marcha el motor, para avisarle a los demás que se alejen de la máquina.

   Para evitar el riesgo de lesiones o muerte, arranque el motor SÓLO desde el asiento del operador. No arranque el motor haciendo un puente entre los terminales del motor de arranque. La máquina arrancará embragada si se pasa por alto el proceso de arranque.

   IMPORTANTE: Para evitar daños en el motor de arranque, no lo haga funcionar durante más de 30 segundos cada vez. Si el motor no arranca, espere al menos dos minutos antes de intentarlo de nuevo.

   NOTA: Al girar la llave de contacto a la posición “ARRANQUE”, se produce un retardo de un par de segundos. Esto permite que las unidades de control se activen, los relés se cierren y la electroválvula del motor de arranque se active.

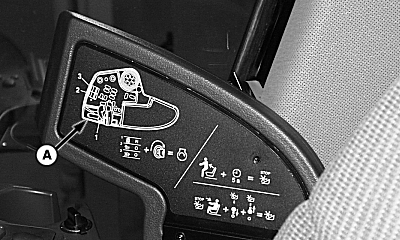

   El adhesivo (A) en la tapa de la caja de almacenamiento muestra cómo arrancar el motor.


   H71635-UN-15APR02


   H86574-UN-15SEP06

   A - Adhesivo

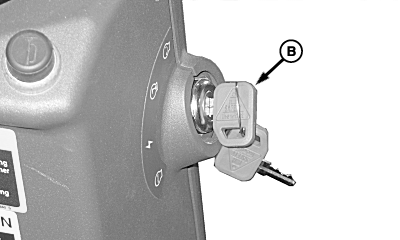

   B - Llave de contacto

   Haga sonar la bocina y gire la llave de contacto (B) localizada en la columna de dirección a la posición "MARCHA"

   Las posiciones de la llave son:

   Primera posición..............APAGADO

   Segunda posición..............Accesorios

   Tercera posición .............. Marcha

   Cuarta posición..............Arranque

---




5. Gire la llave a la posición de "ARRANQUE".

6. NOTA: Los códigos de diagnóstico de falas (DTC) se mostrarán si aparece aparece el código de detención del motor en la pantalla del CommandCenter. Este código se muestra y se detiene el funcionamiento normal, ya que el problema exige que se detenga la máquina y se corrija el problema inmediatamente. Los códigos se muestran hasta que se resuelva el problema. Si no puede resolver el problema, consulte al Concesionario John Deere.

   Cuando el motor arranque, suelte la llave de contacto y déjelo funcionar al régimen de ralentí durante cinco minutos para calentar el aceite.
