Protecciones laterales del alimentador

ATENCIÓN: Levante el alimentador, baje el tope de seguridad, apague el motor, aplique el freno de estacionamiento y retire la llave.

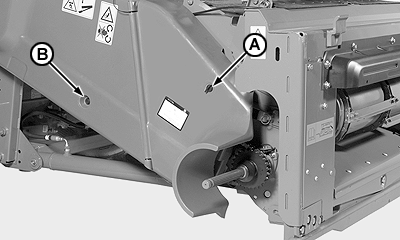

CQ280329
CQ280329-UN-23APR08

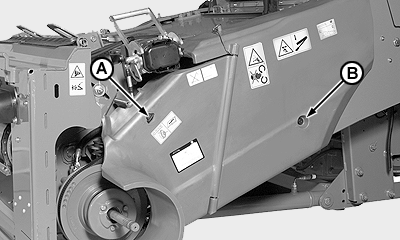

CQ280312
CQ280312-UN-23APR08

A - Traba

B - Dispositivo de bloqueo

Las protecciones del alimentador tienen una protección delantera y otra trasera. Retire la traba (A) y gire la protección delantera para abrirla y dar lugar para el mantenimiento.

Retire el pasador de bloqueo rápido (B) para quitar la protección delantera.

GB52027,000059D-63-20080423
