Velocidad del transportador del alimentador—Cambio

ATENCIÓN: Levante el alimentador, baje el tope de seguridad, apague el motor, aplique el freno de estacionamiento y retire la llave.

CQ280314
CQ280314-UN-23APR08

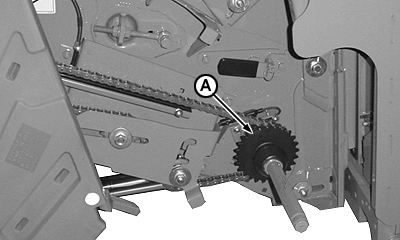

A - del cabezal

La cadena transportadora del alimentador puede ajustarse a dos velocidades seleccionando la rueda dentada de transmisión (A) situada en el lado derecho del eje inferior.

Utilice la rueda dentada pequeña para la velocidad lenta y la rueda dentada grande para la velocidad rápida.

NOTA: al cosechar maíz o en condiciones moderadas de la tasa de alimentación, la velocidad del transportador puede reducirse para alargar la duración de los componentes, cambiando la cadena a la rueda dentada pequeña.

Si existen problemas de transporte de material, aumente la velocidad de la cadena transportadora moviéndola a la rueda dentada grande.

consulte la sección Configuraciones de cultivos para obtener información sobre las configuraciones recomendadas para la rueda dentada del transportador del alimentador.

  1. CQ280315
    CQ280315-UN-23APR08

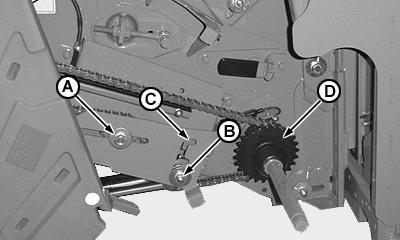

    A - autoblocante

    B - autoblocante

    C - Posición superior

    D - Posición de descenso

    Para mover la cadena de transmisión a la rueda dentada pequeña: Abra la protección delantera derecha.


  2. Afloje la tuerca (A) y empuje la rueda dentada hacia atrás.

  3. Afloje la tuerca (B) y mueva la rueda dentada a la posición superior (C).

  4. Empuje hacia dentro el acoplador (D) y mueva la rueda dentada pequeña hacia fuera hasta que engrane en el tope.

  5. CQ280316
    CQ280316-UN-23APR08

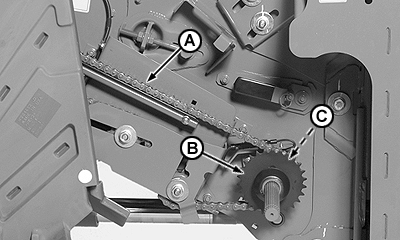

    A - Cadena

    B - Rueda dentada grande

    C - Rueda dentada pequeña

    Mueva la cadena (A) de la rueda dentada grande (B) a la pequeña (C).


  6. CQ280317
    CQ280317-UN-23APR08

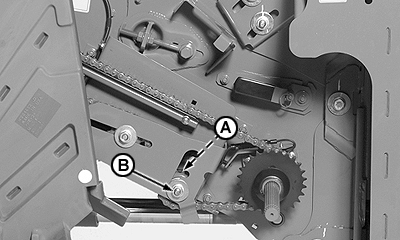

    A - del cabezal

    B - autoblocante

    Mueva la rueda dentada (A) a la posición inferior y ajuste la tuerca (B).


  7. NOTA: no tense en exceso la cadena de transmisión del transportador del alimentador. Es correcto apoyar la cadena en la guía de plástico.

    CQ280318
    CQ280318-UN-23APR08

    A - del cabezal

    B - autoblocante

    Introduzca una palanca en los agujeros de la placa interior para desplazar la rueda dentada (A) hacia adelante y apretar la tuerca (B).


  8. Cierre la protección delantera derecha.
