Velocidad del transportador del alimentador (rueda dentada opcional de alta velocidad)—Cambio

ATENCIÓN: Levante el alimentador, baje el tope de seguridad, apague el motor, aplique el freno de estacionamiento y retire la llave.

NOTA: Ruedas de 26/38 dientes se encuentran disponibles, consulte con su concesionario de John Deere.

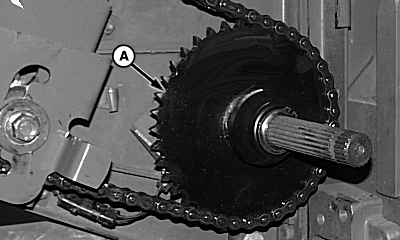

H71646-UN-16APR02

A - del cabezal

Utilice la rueda dentada pequeña para baja velocidad y la grande para alta velocidad.

Notas importantes sobre la rueda dentada de 38 dientes:

• No se recomienda el uso de la rueda de 38 dientes con maíz.
• La rueda de 38 dientes sólo debe usarse con la transmisión de velocidad variable (si existe) ajustada a la velocidad más lenta.

Recomendado para situaciones donde la alimentación es deficiente debido a los cultivos y condiciones:

• Cultivos: cebada, avena, arroz, centeno y trigo
• Condiciones: gran volumen, cultivo verde y húmedo, en andana y alimentación deficiente

Debido a que las condiciones del cultivo cambian o se mejora la alimentación (cosechas más secas, andanas más parejas, paja más liviana), se recomienda usar una rueda dentada de 26 dientes. Esto reduce la velocidad de la cadena, lo que disminuye el potencial de dañar la paja o del trillado previo y prolonga la vida útil de la cadena.

1. NOTA: consulte Velocidad del transportador del alimentador—Cambio en esta sección para el procedimiento de cambio de la cadena de transmisión a una rueda dentada más pequeña.

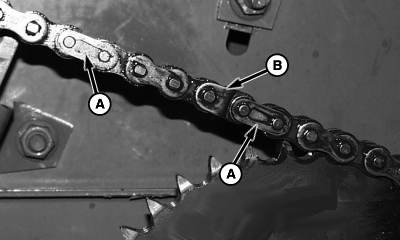

   H71650-UN-16APR02

   A - Eslabones maestros

   B - Cadena empalmada (5 eslabones)

   Retirar y guardar los eslabones maestros (A) y la cadena empalmada (B).

---




2. Mueva la cadena a una rueda dentada pequeña e instale un eslabón maestro.

3.

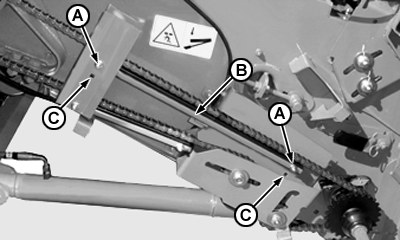

   CQ280320-UN-23APR08

   A - Tornillería

   B - Guía de cadena

   C - Orificios inferiores

   Retirar la tornillería (A) de la guía de la cadena (B).

---




4. Instale la guía de la cadena en los orificios inferiores (C) mediante el uso de la tornillería retirada previamente y ajustar.
