Correa de transmisión del alimentador de velocidad variable—Sustitución
ATENCIÓN: la polea variable inferior está tensada a resorte
y se cierra repentinamente al quitarse la correa.
H84134-UN-26JUL05
Se ha retirado la protección para propósitos de claridad

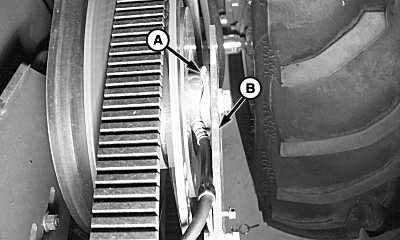

A - Fuelle de caucho
B - Soporte
Arranque el motor, engrane el separador y coloque el interruptor en ralentí rápido. Ajuste la correa de transmisión del alimentador para obtener la velocidad lenta del eje delantero.
ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento
y sacar la llave de contacto.
Desengrane el separador, apague el motor y saque la llave de contacto.
Baje el tope de seguridad y remueva las protecciones del alimentador del lado izquierdo.
Mire debajo del fuelle de caucho (A) para verificar si las poleas superiores están completamente abiertas. En la posición de velocidad lenta, el medio bulbo de la polea exterior estará contra el soporte (B).
CQ280321-UN-23APR08

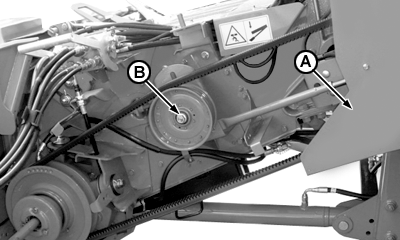

A - Protecciones
B - autoblocante
Retire las protecciones (A).Afloje la tuerca (B) de la polea tensora para aliviar la tensión de la correa.
H83967-UN-18JUL05

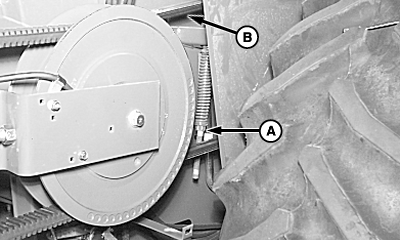

A - autoblocante
B - Correa impulsora
Afloje las tuercas (A) para aliviar la tensión de la correa de transmisión (B) del molinete.
H84136-UN-27JUL05

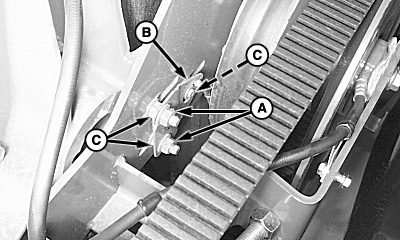

A - Tuercas (2)
B - Soporte
C - Tuercas (3)
Retire y guarde las tuercas (A) y el soporte escuadrado (B).Afloje las tuercas (C) para permitir que el conjunto de polea superior se mueva.
NOTA: la tuerca (C) puede moverse y trabarse contra la tuerca (A). Estas tuercas pueden utilizarse de forma conjunta para girar el perno de tensión.
H84161-UN-28JUL05

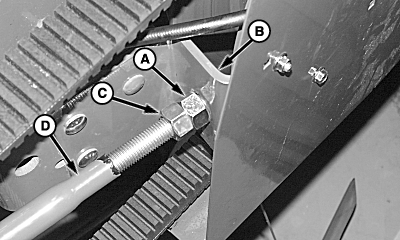

A - autoblocante
B - Soporte
C - autoblocante
D - Tensionador
Afloje la tuerca (A) del soporte escuadrado (B) hasta que exista una separación de 3 mm (1/8 in.) entre cualquiera de los lados del mismo.Ajuste la tuerca (C) contra la tuerca (A).
NOTA: Enroscar el tornillo en el tensor permite que la polea se mueva hacia adelante para retirar la correa.
Use la tuerca (A) para enroscar el perno roscado en el tensor (D).
CQ280322-UN-23APR08

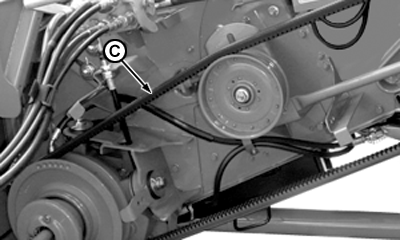

C - Correa impulsora
Retire la correa de transmisión (C) de las poleas.Instale la correa nueva y ajuste la tensión. (Consulte Correa del alimentador de velocidad variable—Ajuste).
Instale las protecciones del alimentador removidas anteriormente.
|
