Correa de transmisión del alimentador de velocidad variable—Ajuste
NOTA: Es posible realizar ajustes menores a la correa de velocidad variable al elevar la polea tensora. Si no puede lograr una separación de 3 mm (1/8 in.) mediante la elevación de la polea tensora, continúe con lo siguiente.
H84134-UN-26JUL05
A - Fuelle de caucho
B - Soporte
Arranque el motor, engrane el separador y coloque el interruptor en ralentí rápido. Ajuste la correa de transmisión del alimentador para obtener la velocidad lenta del eje delantero.Desengrane el separador, apague el motor y saque la llave de contacto.
Baje el tope de seguridad y remueva las protecciones del alimentador del lado izquierdo.
Mire debajo del fuelle de caucho (A) para verificar si las poleas superiores están completamente abiertas. En la posición de velocidad lenta, el medio bulbo de la polea exterior estará contra el soporte (B).

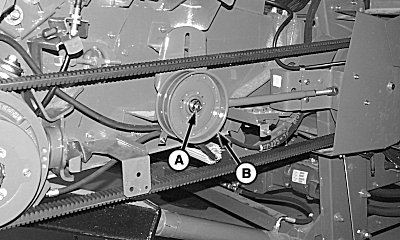

H84135-UN-26JUL05
A - autoblocante
B - Tensor
Afloje la tuerca (A) para ajustar el tensor (B) en una posición más baja.
H84136-UN-27JUL05
A - Tuercas (2)
B - Soporte
C - Tuercas (3)
Retire y guarde las tuercas (A) y el soporte escuadrado (B).Afloje las tuercas (C) para permitir que el conjunto de polea superior se mueva.
NOTA: la tuerca (C) puede moverse y trabarse contra la tuerca (A). Estas tuercas pueden utilizarse de forma conjunta para girar el perno de tensión.

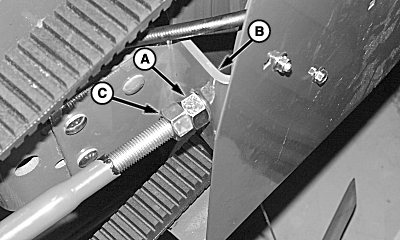

H84138-UN-26JUL05
A - autoblocante
B - Soporte
C - autoblocante
Afloje la tuerca (A) del soporte escuadrado (B) hasta que exista una separación de 3 mm (1/8 in.) entre cualquiera de los lados del mismo.Ajuste la tuerca (C) contra la tuerca (A).
IMPORTANTE: Gire la correa mientras ajusta la holgura de la polea. Si no puede rotar la correa mientras ajusta la holgura de la polea, se producirán daños en la correa.
La holgura entre las mitades de la polea es importante para que las mitades de la polea puedan sujetar la correa cuando se trabaja a baja velocidad. El eje de transmisión de la plataforma de corte debe estar a baja velocidad.

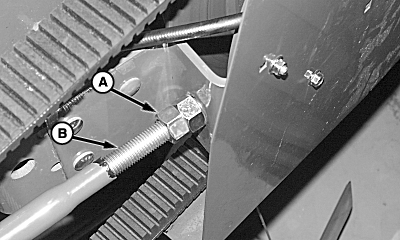

H84139-UN-26JUL05

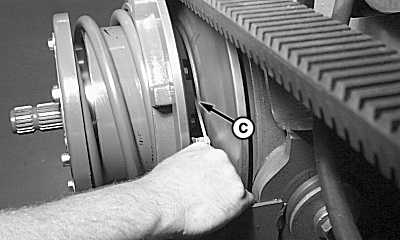

H84140-UN-26JUL05
A - autoblocante
B - Pernos
C - Holgura de 3 mm (1/8 in)
Gire la tuerca (A) para ajustar el perno (B).Con el tornillo, mueva el conjunto de la polea de velocidad variable superior hacia atrás hasta que haya una separación de 3 mm (1/8 in) entre las mitades de la polea inferior, o hasta que el conjunto de la polea superior llegue al final de las ranuras.

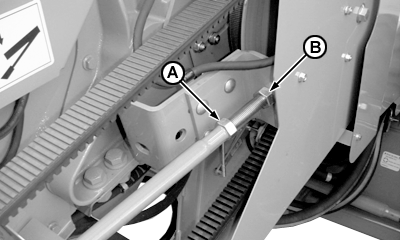

CQ280323-UN-23APR08
A - autoblocante
B - autoblocante
Primero ajuste la tuerca (A) y luego la tuerca (B).
H84136-UN-27JUL05
A - Tuercas (2)
B - Soporte
C - Tuercas (3)
Ajuste las tuercas (C) e instale el soporte (B) y sujete con tuercas (A).IMPORTANTE: NO se coloque de pie sobre la cadena mientras se tira del tensor para ajustar la separación.
CQ280324-UN-23APR08
A - Tensor
B - autoblocante
Levante la polea tensora (A) hasta que ésta esté en contacto con la correa de transmisión.Eleve la correa unos 25 mm (1 in.) adicionales y ajuste la tuerca (B).
H83967-UN-18JUL05
A - autoblocante
B - Correa impulsora
Sujete la tuerca de ajuste (A) para ubicar la arandela entre el extremo del calibrador y parte inferior del peldaño para y ajustar la correa de transmisión del molinete (B).Instale las protecciones del alimentador.
|
