Correa de la bomba del molinete del cabezal/cinta recolectora—Sustitución
ATENCIÓN: la polea variable inferior está tensada a resorte
y se cierra repentinamente al quitarse la correa.
H84134-UN-26JUL05
Se ha retirado la protección para propósitos de claridad
A - Fuelle de caucho
B - Soporte
Arranque el motor, engrane el separador y ponga el conmutador en ralentí rápido. Ajuste la correa de transmisión del alimentador para obtener la velocidad lenta del eje delantero.
ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento
y sacar la llave de contacto.
Desengrane el separador, apague el motor y saque la llave de contacto.
Baje el tope de seguridad y remueva las protecciones del alimentador del lado izquierdo.
Mire debajo del fuelle de caucho (A) para verificar si las poleas superiores están completamente abiertas. En la posición de velocidad lenta, el medio bulbo de la polea exterior estará contra el soporte (B).

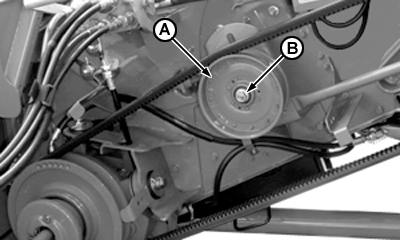

CQ280324-UN-23APR08
A - Polea
B - Tuerca tensora
Afloje la tuerca tensora (b) y deslice la polea (a) hacia abajo para liberar tensión de la correa de transmisión.
H87524-UN-28FEB07
A - Protecciones
B - Tuercas (2)
C - Soporte del sensor
D - Tuercas (3)

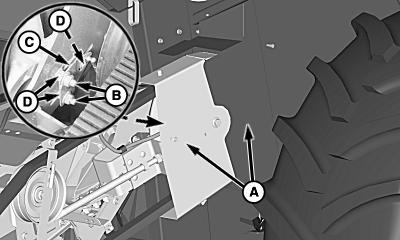

Retire las protecciones (A), las tuercas (B) y el soporte del sensor (C).Afloje las tuercas (D) para permitir que el conjunto de polea superior se mueva.
NOTA: la tuerca (C) puede moverse y trabarse contra la tuerca (A). Estas tuercas pueden utilizarse de forma conjunta para girar el perno de tensión.
H84161-UN-28JUL05
A - autoblocante
B - Soporte
C - autoblocante
D - Tensionador
Afloje la tuerca (A) del soporte escuadrado (B) hasta que exista una separación de 3 mm (1/8 in.) entre cualquiera de los lados del mismo.Ajuste la tuerca (C) contra la tuerca (A).
NOTA: Enroscar el tornillo en el tensor permite que la polea se mueva hacia adelante para retirar la correa.
Use la tuerca (A) para enroscar el perno roscado en el tensor (D).
H87528-UN-28FEB07
A - Tuercas
B - Refuerzo
C - Correa impulsora

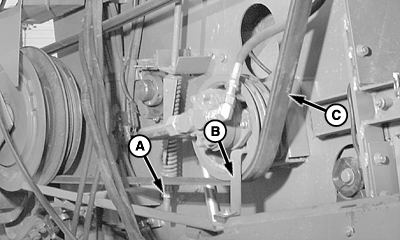

Suelte las tuercas (A) para aliviar la tensión de la correa de transmisión.Retire el tornillo y la tuerca para mover la abrazadera de la bomba del molinete (B) fuera del camino para que la correa de transmisión (C) pueda ser retirada.
NOTA: Cubra o tapone la manguera hidráulica para impedir la pérdida de fluido o la contaminación del sistema.
H84326-UN-26AUG05
A - Manguera hidráulica

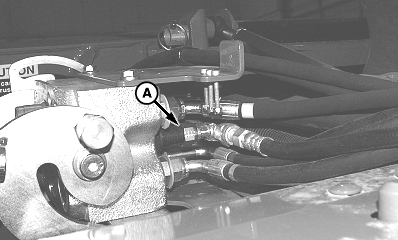

Desconecte la manguera hidráulica (A) del acoplador múltiple.
H87526-UN-27FEB07
A - Tornillo
B - Tornillo y tuerca
C - Tornillos de cabeza redonda (3)
D - Correa impulsora

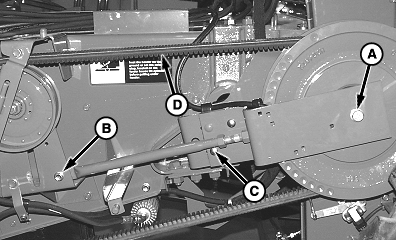

Retire el tornillo (A), el tornillo y la tuerca (B) y los pernos de cabeza redonda (C).Retire la correa (D) de la polea trasera.
H87527-UN-27FEB07
A - Enchufe
B - Soporte
C - Correa impulsora

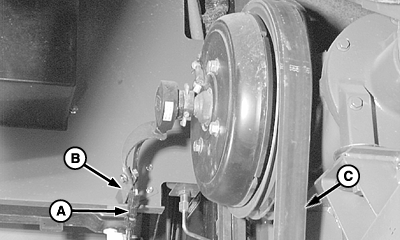

Desconecte el conector (A) y retire la cinta del soporte (B).Retire y descarte la correa de transmisión (C).
Instale la correa de transmisión de repuesto, conecte la cinta al soporte y conecte el conector eléctrico.
H87529-UN-27FEB07
A - Correa impulsora
B - Polea
C - Refuerzo

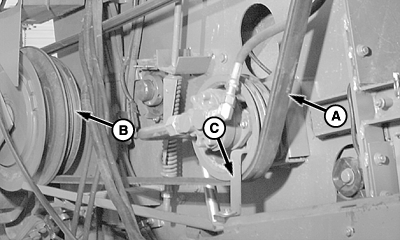

Instale la correa de transmisión (A) alrededor de la bomba del molinete y las poleas traseras (B).Instale la abrazadera (C) de la bomba del molinete retirada anteriormente con el tornillo y la tuerca.
H87608-UN-09MAR07
A - Correa impulsora
B - Tornillo
C - Tornillo y tuerca
D - Tornillos de cabeza redonda (3)
E - Tuercas (3)

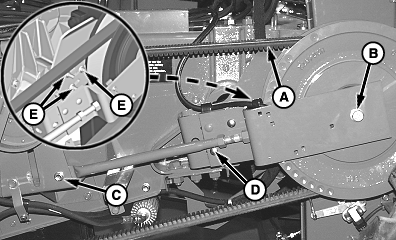

Instale la correa de transmisión (A) en la polea del eje intermedio.Instale el tornillo (B) y apriete al valor especificado.
| Elemento | Medición | Especificación |
| Tornillo | Par de apriete | 185 N·m (136 lb-ft) |
Apriete el tornillo y la tuerca (C).
Por el momento deje los pernos de cabeza redonda (D) sin ajustar.
Apriete las tuercas (E) para evitar que el conjunto de la polea superior se mueva.
H84326-UN-26AUG05
A - Manguera hidráulica
Desconecte la manguera hidráulica (A) del acoplador múltiple.NOTA: Verifique la alineación de las poleas superiores del contraeje (C). Asegúrese de que las poleas queden paralelas a la hoja lateral del alimentador. La alineación paralela de las poleas del contraeje se puede regular aflojando los tres tornillos de cabeza redonda (F) y usando tuercas (A) en el perno (E).
H84440-UN-13SEP05
Vista Superior

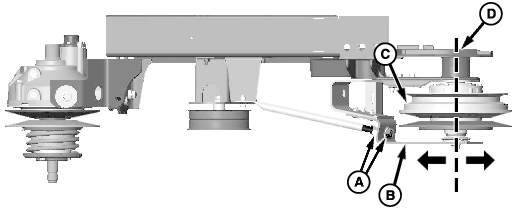

H84444-UN-13SEP05
A - Tuercas (2)
B - Cinta exterior
C - Polea (se usan 2)
D - Placa lateral
E - Tornillo
F - Pernos de cabeza redonda (3)

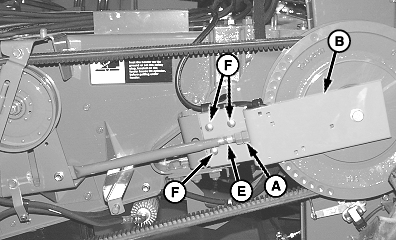

Utilizando tuercas (A), gire el perno (E) para mover la cinta exterior (B) hacia adelante o hacia atrás para alinear las poleas (C) en forma paralela a la placa lateral del alimentador (D).Ajuste los pernos de cabeza redonda (F) al valor especificado.
| Elemento | Medición | Especificación |
| Pernos de cabeza redonda de la pletina del contraeje | Par de apriete | 54 N•m (40 lb-ft) |
H87626-UN-13MAR07

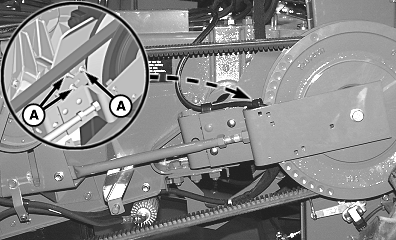

A - Tuercas (3)
Afloje las tuercas (A) anteriormente apretadas y consulte Correa de velocidad del alimentador de velocidad variable- Ajuste para ajustar la abertura de la polea.|
