Enganche de punto único—Ajuste
NOTA: Alimentador Contour-Master: Los ajustes sólo deberán realizarse en el cable de la manija del acoplador múltiple.

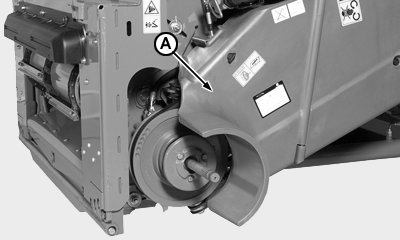

CQ280325-UN-23APR08

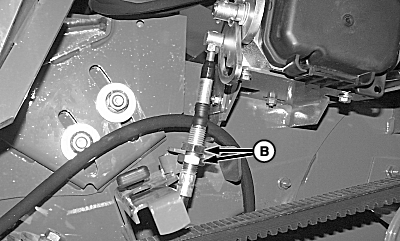

H78650-UN-17OCT03
A - Guarda
B - Tuercas de inmovilización
Abrir la protección izquierda (A) del alimentador de mies.Afloje las contratuercas del cable (B).
IMPORTANTE: Compruebe que la palanca esté contra el tope del acoplador múltiple. Si no se comprueba que la manilla esté contra el tope, se producirán medidas de pasador inexactas y esto podría causar la caída del cabezal durante el trabajo o el transporte.
Apoyar la manija del acoplador múltiple contra el tope.
NOTA: Moviendo el cable "hacia arriba" dentro del soporte, se introduce el pasador más hacia dentro.
Al mover el cable “hacia abajo” en el soporte se empuja el pasador más hacia el exterior.

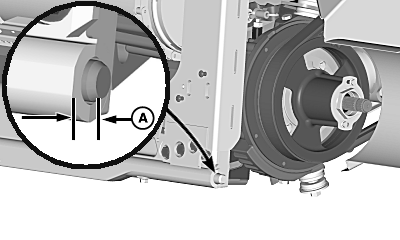

H84878-UN-04NOV05
Chaveta de retención izquierda
A - Dimensión
Ajuste el cable en el soporte según se requiera para un ajuste apropiado de la chaveta:- El pasador de bloqueo izquierdo debe alinearse a +/- 2 mm (A).

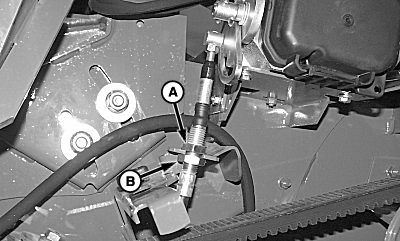

H81289-UN-23JUN04
A - Contratuerca superior
B - Contratuerca inferior
Sujetar la contratuerca inferior (B) y ajustar la contratuerca superior (A).IMPORTANTE: Si no se comprueba que los pasadores estén fijados según las medidas especificadas, se podría caer el cabezal al trabajar o transportar.

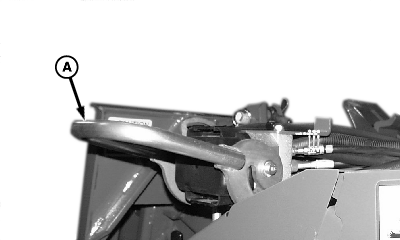

H81287-UN-23JUN04

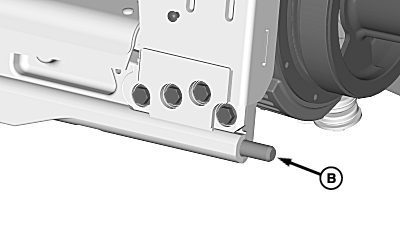

H84879-UN-04NOV05
A - Manivela del acoplador múltiple
B - Pasadores
Descienda completamente la palanca del acoplador múltiple (A) y verifique que los pasadores (B) (en ambos lados) se fijen según su especificación. Ajústelos nuevamente si no se ajustan a las especificaciones.
| Elemento | Medición | Especificación |
| Chavetas del alimentador | Par | 45—52 mm (1-3/4 in. — 2 in.) |
|
GB52027,00005A5-63-20080423 |
