Remoción de las ruedas delanteras—Ruedas dobles

1. ATENCIÓN: Para evitar lesiones graves o mortales, elevar el alimentador y aplicar el tope de seguridad antes de iniciar los trabajos de instalación. Para montar determinados componentes será necesario trabajar debajo del alimentador.

   Si no se aplica el tope de seguridad, el alimentador puede caer repentinamente y causar lesiones graves o mortales.


   TS696-UN-21SEP89

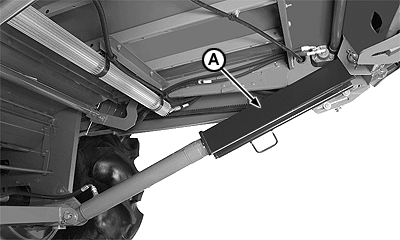

   CQ280327-UN-23APR08

   A - Tope de seguridad

   Eleve el alimentador y baje el tope de seguridad (A).

---




2. Ruedas interiores y exteriores: Con los neumáticos delanteros sobre el suelo, afloje los tornillos de rueda una vuelta pero no los retire todavía.

3. ATENCIÓN: El gato DEBE tener una capacidad mínima de 5443 kg (6 ton). Para reducir el peso de la máquina, el depósito de grano DEBE estar vacío y se debe haber retirado el accesorio del cabezal.

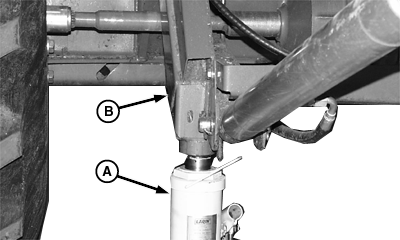

   H63871-UN-09MAY00


   TS229-UN-23AUG88

   A - Pedestal regulable

   B - Eje frontal

   Levante el extremo delantero de la máquina usando el gato elevador (A).

---




4. ATENCIÓN: Para evitar lesiones provocadas por el movimiento inesperado de la máquina, asegúrese que la misma esté estable después de haberla colocado sobre bloques. No apoyarla máquina en bloques de cemento, bloques huecos o puntales que se puedan desmoronar bajo un peso continuo. No intervenir en una máquina sostenida únicamente por un gato elevador.

   Asegúrese que el eje delantero se encuentre apoyado sobre bloques antes de retirar las ruedas.

   Coloque bloques macizos debajo del eje delantero (B). Baje la máquina sobre los bloques, asegurándose de que no se observe ni se perciba movimiento alguno.

5. ATENCIÓN: Los conjuntos de ruedas son pesados y difíciles de manejar y de controlar debido al descentramiento pronunciado entre el neumático y la llanta. Se requieren dos personas para poder retirar las ruedas.

   Mientras se sostiene el conjunto de la rueda exterior, retire los tornillos, los espaciadores y las ruedas delanteras. Alejar los conjuntos de rueda de la máquina.

   NOTA: La máquina se puede transportar con las ruedas interiores en su lugar. Asimismo, las ruedas exteriores se pueden reparar fuera de la máquina y dejar las ruedas interiores instaladas en la máquina.

Siga los mismos pasos para retirar las ruedas interiores.

• Afloje los tornillos de rueda una vuelta.
• Apoye el conjunto de la rueda.
• Retire los pernos de la rueda, el anillo espaciador y la rueda interior.
