Conducción de la máquina en carreteras

  1. IMPORTANTE:

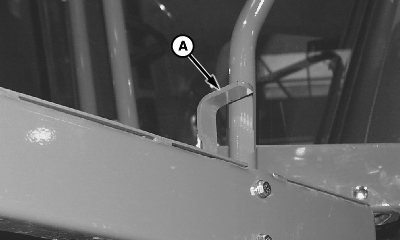

    H72668
    H72668-UN-24JUN02

    A - Palanca

    Verifique que el depósito de granos esté descargado antes de transportar la máquina por carreteras.

    Vaciar el depósito de grano y girar el sinfín de descarga a la posición de transporte.


  2. ATENCIÓN: Girar la escalerilla completamente hacia adelante para reducir el ancho de la máquina y orientar la luz de advertencia hacia los conductores que se aproximen.

    IMPORTANTE: conduzca a una velocidad razonable según las condiciones de la carretera o del campo. Nunca circule con la máquina por carretera si transporta grano en el depósito. Utilizar siempre las luces de advertencia

    Respetar la reglamentación vigente local referente al tamaño, las luces y las señales que debe tener el equipo antes de circular por vías públicas.

    NOTA: En máquinas con extensión de escalerilla larga, 1390 mm (55 in), la escalerilla no se puede colocar completamente hacia adelante. Se ha incluido una posición de transporte a 9° con respecto a la posición completamente extendida. (Consulte Posiciones de la Escalera de la Cabina.)

    Utilizar la palanca (A) para desbloquear la escalerilla y desplazarla hasta su posición más adelantada.

  3. Pliegue la antena de la radio hacia abajo y fíjela con un gancho (si equipado). Si no dispone de gancho, pegar la antena al techo de la cabina con cinta adhesiva.

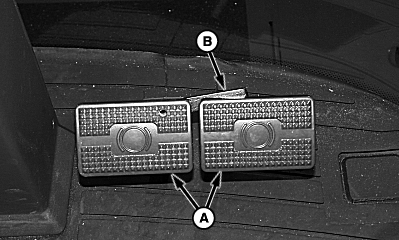

  4. H68175
    H68175-UN-22MAY01

    A - Pedales

    B - Dispositivo de bloqueo

    Unir los pedales de freno con la traba (B) al conducir por vías públicas. Deje los pedales (A) sueltos para el trabajo.


  5. ATENCIÓN: Usar el cinturón de seguridad cada vez que se conduzca la máquina o se viaje como pasajero.

    Ajuste el cinturón de seguridad.

    ATENCIÓN: haga sonar la bocina antes de poner en marcha el motor, para avisarle a las personas situadas cerca de la máquina.

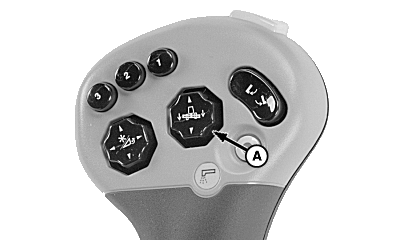

  6. H86734
    H86734-UN-23OCT06

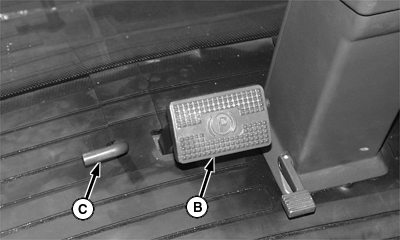

    H61170
    H61170-UN-04OCT99

    A - Interruptor de elevación / descenso de la plataforma

    B - Freno de estacionamiento

    C - Palanca

    Eleve el cabezal con el interruptor del cabezal (A).


  7. Desactive el freno de estacionamiento (B) con el pedal (C).

  8. NOTA:

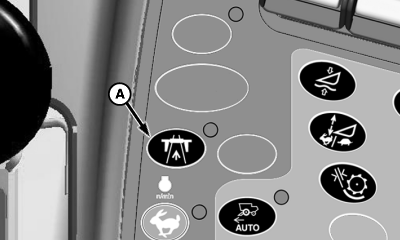

    H87333
    H87333-UN-01FEB07

    A - Interruptor de desconexión para transporte en carretera

    Después de transportar la máquina, presionar el interruptor de desconexión de transporte por carretera durante dos segundos permitiendo que la luz indicadora se apague y permitiendo que operen las funciones del interruptor deseado.

    Accione el interruptor de desconexión para transporte en carretera (A).


  9. ATENCIÓN:

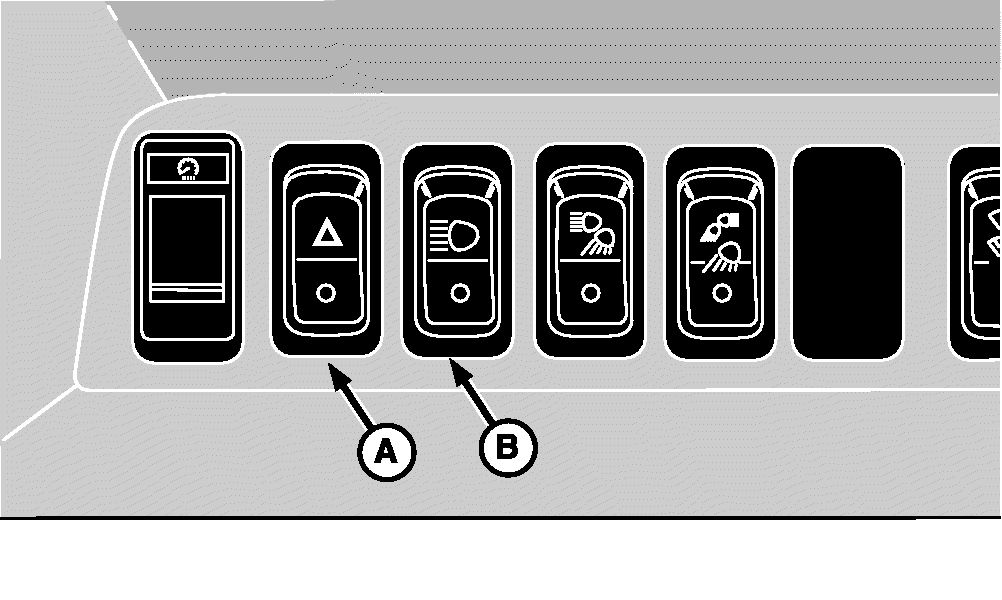

    H86736
    H86736-UN-31OCT06

    A - Interruptor de intermitentes de avería

    B - Interruptor de luces de carretera

    Use las luces de advertencia intermitentes y las luces traseras en ambos lados para advertirle a los otros conductores que se aproximen forntalmente o por detrás. Estas luces de advertencia deben encenderse al conducir la máquina en una carretera pública. Girar la escalerilla de la cabina totalmente hacia adelante para orientar las luces de advertencia hacia los conductores que se aproximan. No encender las luces de advertencia si la ley lo prohíbe.

    Active el interruptor de luces de emergencia (A) al conducir por vías públicas, tanto de día como de noche. Encienda las luces de carretera (B) para conducción nocturna. Las luces de advertencia funcionan automáticamente cuando se encienden las luces de alerta.


  10. NOTA: Las luces de intermitencia de giro en la columna de la dirección se encienden de forma continua para indicar un giro.

    Use las intermitencias de giro según sea necesario. Las mismas no se desconectan automáticamente.

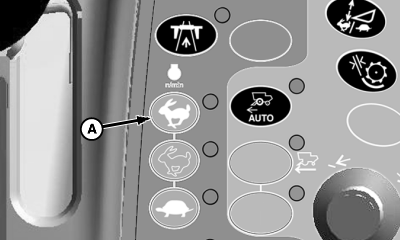

  11. H86737
    H86737-UN-27NOV06

    A - Interruptor de régimen del motor

    Presionar el conmutador de velocidad del motor (A) para alcanzar la velocidad máxima del motor.


  12. NOTA: Para funcionamiento en campo, seleccione una marcha adecuada a las condiciones de trabajo.

    Utilizar la 3ª marcha al circular por carretera.

  13. ATENCIÓN: al transportar la máquina con el cabezal conectado, conduzca a una velocidad razonable, para poder controlar la máquina y garantizar el buen funcionamiento de los frenos.

    Mover lentamente la palanca de control multifunción hacia delante o hacia atrás. Al llegar a la cima de una colina, jale de la palanca multifunción hacia atrás antes de comenzar el descenso.

GB52027,00005F7-63-20080701
