Transporte de la máquina en remolque

1. ATENCIÓN: evite colisiones con otros vehículos. Antes de transportar la cosechadora por vías públicas, consulte y siga la normativa local referente a las luces, banderas, letreros de ancho , vehículos piloto y otros requisitos para cargas anchas.

   Vaciar el depósito de grano y girar el sinfín de descarga a la posición de transporte.

2. Retire el cabezal y las ruedas duales exteriores (si están equipadas).

3.

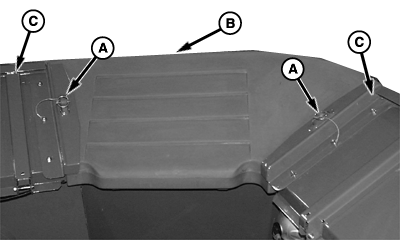

   H82605-UN-10MAR05

   A - Pasadores de traba rápida

   B - Extensiones de la esquina del depósito de granos

   C - Extensiones

   Depósito de grano estándar (si existe):

   1. Retire las chavetas de bloqueo rápido (A) de las extensiones esquineras del depósito de granos (B).

   2. Plegar las extensiones (C) para reducir la altura general.

---




4.

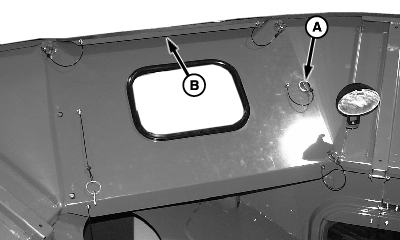

   H75331-UN-26FEB03

   Se muestra extensión delantera del depósito de grano

   A - Pasadores de traba rápida

   B - Extensiones de la esquina del depósito de granos

   Depósito con alta capacidad de descarga (si existe):

   1. Retire la chaveta de bloqueo rápido (A) de las extensiones del depósito de granos (B).

   ---




   2.

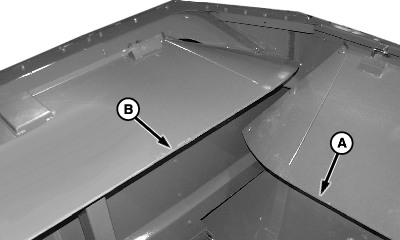

      H75332-UN-26FEB03

      A - Extensiones del depósito de granos delantera y trasera

      B - Extensiones izquierda y derecha del depósito de grano

      Pliegue primero las extensiones delanteras y traseras del depósito de granos (A) y después pliegue las extensiones izquierda y derecha (B), para reducir la altura total.

---




5.

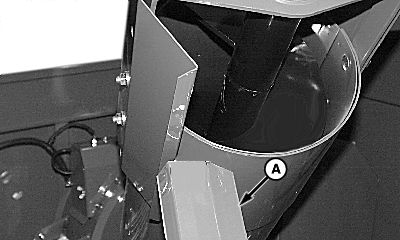

   H87850-UN-10APR07

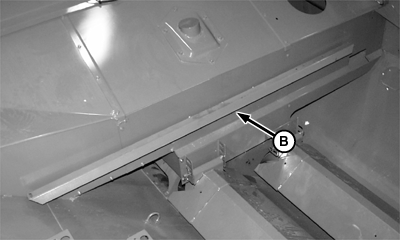

   H62943-UN-03MAR00

   Posición de almacenamiento de la canaleta de muestreo del depósito de grano

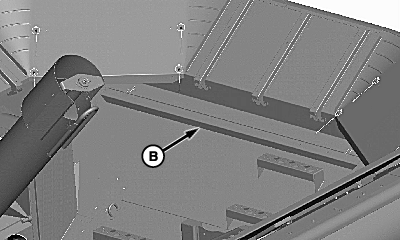

   H75363-UN-27FEB03

   Posición de almacenamiento de canaleta de muestreo con alta capacidad de descarga

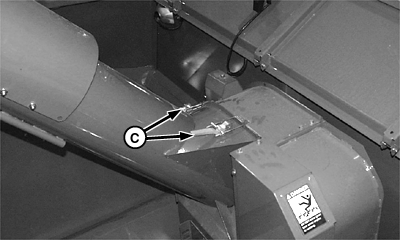

   H62117-UN-06JAN00

   A - Canaleta de muestreo de grano

   B - Canaleta de muestreo de grano (posición de almacenamiento)

   C - Patillas

   Quitar la canaleta de muestreo de grano (A) y colocarla en la posición de transporte (B).

---




6. Suelte las abrazaderas (C) y baje el sinfín.

7. Conduzca la máquina sobre el remolque y coloque la palanca de control multifunción en punto muerto.

8. APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

9. Pliegue la antena de la radio hacia abajo y fíjela con un gancho (si equipado). Si no dispone de gancho, pegar la antena al techo de la cabina con cinta adhesiva.

10. Gire la escalera de la cabina hacia delante lo máximo posible.

11.

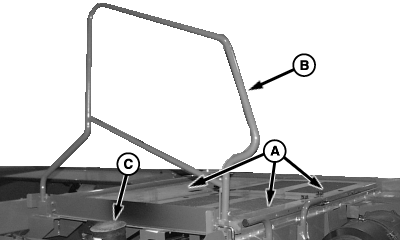

    H83951-UN-12JUL05

    A - Registros de acceso al motor

    B - Asidero

    C - Tapa del silenciador

    Bajar y bloquear los registros de acceso al motor (A) y bajar el pasamanos (B).

---




12. Cerrar la tapa (C) del tubo del silenciador para evitar daños en el turbocompresor.

13. ATENCIÓN:


    TS249-UN-23AUG88

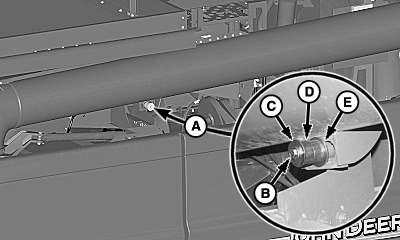

    H85637-UN-05APR06

    A - Ubicación

    B - Tornillo

    C - Arandela

    D - Distanciador

    E - Arandela

    las caídas pueden causar lesiones graves o mortales. Use una escalera o aparato equivalente con una capacidad de carga adecuada para acceder al ubicación (A) al instalar el tornillo de seguridad (B) del sinfín de descarga. No intente alcanzar este punto desde la plataforma del motor.

    Depósito de grano estándar:

    1. Coger el tornillo (B), la arandela (C), el espaciador (D) y la arandela (E) de la caja de herramientas.

    2. Instale la tornillería de la forma ilustrada para fijar al sinfín de descarga.

---




14. ATENCIÓN:


    TS249-UN-23AUG88

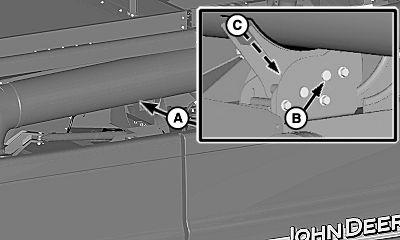

    H85672-UN-05APR06

    A - Ubicación

    B - Bulón

    C - Chaveta elástica

    las caídas pueden causar lesiones graves o mortales. Usar una escalera o dispositivo equivalente con una capacidad de carga adecuada para acceder a la posición (A) al instalar el pasador de retención (B) del sinfín de descarga. No intente alcanzar este punto desde la plataforma del motor.

    Depósito con alta capacidad de descarga (opcional):

    1. Tome la chaveta (B) y la chaveta elástica (C) de la caja de herramientas.

    2. Instale la tornillería de la forma ilustrada para fijar al sinfín de descarga.

---




15.

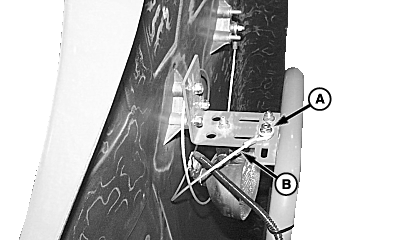

    H83639-UN-02JUN05

    A - Tornillería

    B - Cable

    Quitar la tornillería (A) y el cable (B) de la posición de transporte.

---




16.

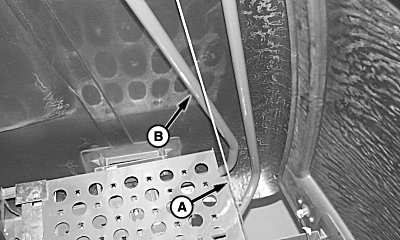

    H83638-UN-01JUN05

    A - Cable

    B - Asidero

    Comprobar que el cable (A) se instala dentro del pasamanos (B).

---




17.

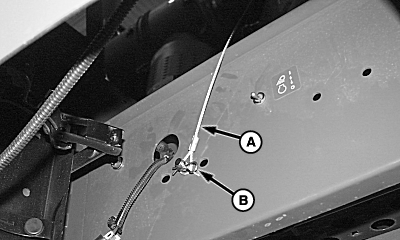

    H83640-UN-01JUN05

    A - Cable

    B - Chaveta elástica

    Instalar el cable (A) y sujetar con un pasador de resorte (B).

---




18.

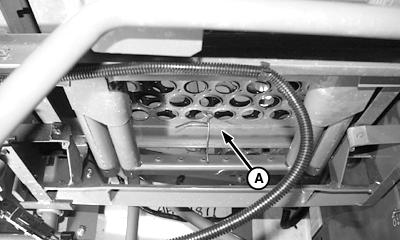

    H61818-UN-11NOV99

    A - Extensión de la escalera y plataforma

    Use alambre para fijar la extensión de la escalerilla y la plataforma (A).

---




19.
    H81657-UN-13OCT04

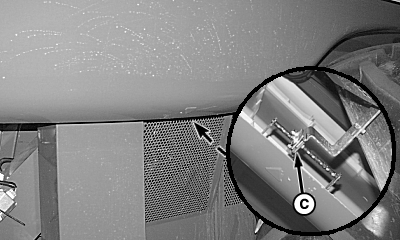

    H83646-UN-02JUN05

    A - Bulón

    B - Chapa de bloqueo

    C - Enganche de la puerta

    Asegurarse de que el pasador (A) está instalado en la chapa de retención (B) y sujeto con un pasador de resorte en la esquina delantera de la puerta de apertura vertical derecha y que el enganche (C) de la puerta está completamente fijado.

---




20. Sujete con alambre la puerta en la traba (C).

21.
    H81656-UN-13OCT04

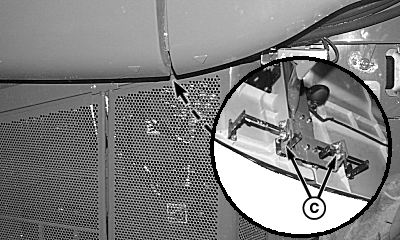

    H83647-UN-02JUN05

    A - Pasadores

    B - Chapa de bloqueo

    C - Pestillos de la puerta

    Asegúrese de que los pasadores (A) están instalados en las placas de cierre (B) y sujetos con pasadores de resorte en las esquinas delantera y trasera de la puerta de apertura vertical izquierda y que el enganche (C) de la puerta está completamente fijado.

---




22. Sujetar la puerta con un alambre en los pestillos (C).

23.

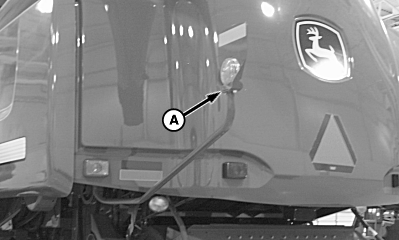

    H83648-UN-02JUN05

    Se muestra la luz de advertencia izquierda

    A - Luces de advertencia

    Gire las luces de advertencia izquierda y derecha (A) hacia atrás.

---




24.

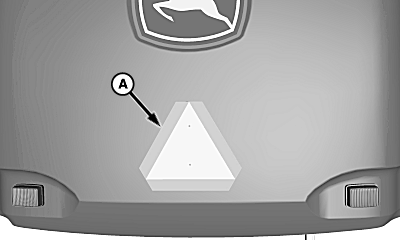

    H82394-UN-08FEB05

    A - Señal de vehículo lento en movimiento

    Cubra el emblema de vehículo de movimiento lento (A).

---




25. IMPORTANTE: sujete la máquina al remolque con cadenas.

    Sujete la máquina al remolque con cadenas (vea los puntos de amarre en el adhesivo de ubicación de los puntos de amarre, situado en la escalera de la cabina).
