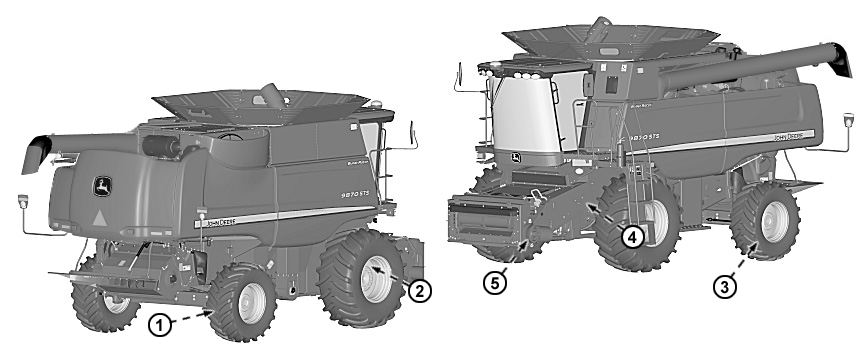

Cada 10 horas

1. NOTA: Cuando se trabaje en agua o lodo, engrase los cojinetes del husillo del eje trasero y los pivotes del motor cada 10 horas. Bajo condiciones normales, engrase cada 50 horas.


   CQ280386-UN-27AUG08


   H86769-UN-01NOV06


   H86770-UN-17DEC07


   H86831-UN-07NOV06

   A - Manguito de drenaje

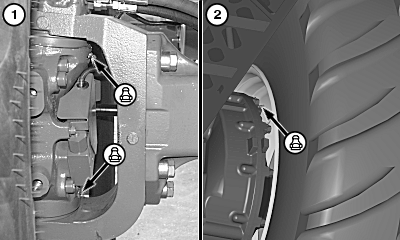

   Pivotes del motor de doble tracción de dos velocidades - Engrase los dos acoples (en ambos lados).

---




2. Rodamientos externos de mandos finales: lubrique los acoples (en ambos lados) cada 10 horas cuando se trabaje en agua o fango. En condiciones normales, engrase el acople (ambos lados) cada 50 horas.

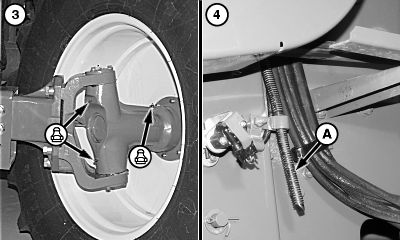

3. Rodamientos del husillo del eje de servicio severo/Chavetas pivote - Cuando trabaje en agua y fango, engrase los acoples (en ambos lados) cada 10 horas. En condiciones normales, engrase el acople (ambos lados) cada 50 horas.

4. Manguera de drenaje del Aire Acondicionado - Limpie la manguera de drenaje del aire acondicionado (A).

5. NOTA: Utilizar grasa SD poliurea multiuso o grasa sintética John Deere TY6341 para engrasar la caja de engranajes del inversor del alimentador.

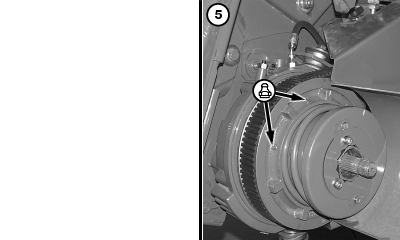

   Caja de engranajes del inversor del alimentador - Girar la polea para que los engrasadores estén en las posiciones 12 y 2 del reloj.

   Cuando se trabaje en condiciones extremas o con maíz de rendimiento alto, lubricar el engrasador en la posición 12 del reloj con 5 a 8 disparos cada 10 horas. El exceso de grasa saldrá por debajo del muelle.

   Lubricar el engrasador en la posición 2 del reloj con 2 a 3 disparos a cada 10 horas. El engrase excesivo de este engrasador puede hacer que la grasa caiga en la correa, haciéndola fallar.

   Cuando se trabaje en condiciones normales, lubricar el engrasador de la posición 12 del reloj (10 a 15 veces) y el de la posición 2 (5 a 8 veces) cada 50 horas. Después de engrasar, hacer funcionar las poleas variables en todas sus velocidades un par de veces, a fin de asegurar el correcto engrase de la superficie de las levas.
