Cada 50 horas

1.

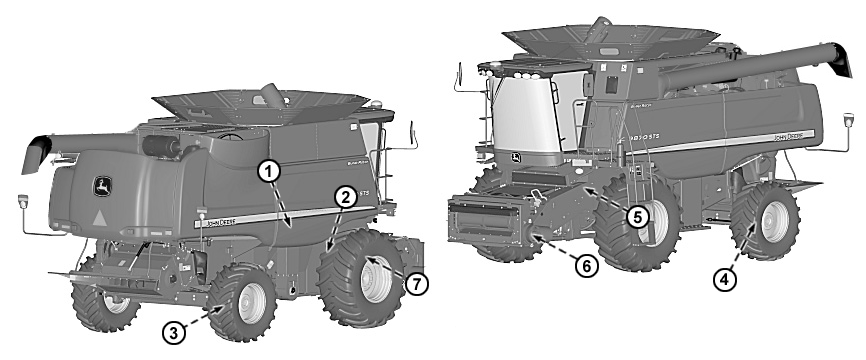

   CQ280388-UN-27AUG08


   H86774-UN-02NOV06


   H86775-UN-02NOV06


   H87803-UN-04APR07


   H86897-UN-08NOV06

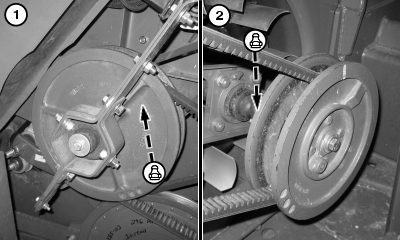

   Limpieza de las poleas variables del ventilador - Lubrique el acople en el cubo de la polea exterior. Gire las poleas para lograr acceder al acople.

---




2. Poleas variables del ventilador de limpieza - Lubricar los engrasadores del cubo de la polea interior. Gire las poleas para lograr acceder al acople.

3. NOTA: Cuando se trabaje en agua o fango, engrase los rodamientos de árbol del eje trasero y los pivotes del motor cada 10 horas. Bajo condiciones normales, engrase cada 50 horas.

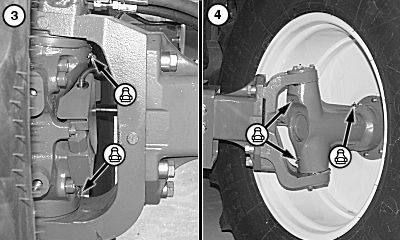

   Pivotes del motor de doble tracción de dos velocidades - Engrase los dos acoples (en ambos lados).

4. Rodamientos del husillo del eje de servicio severo/Chavetas pivote - Cuando trabaje en agua y fango, engrase los acoples (en ambos lados) cada 10 horas. En condiciones normales, engrase los acoples (ambos lados) cada 50 horas.

5. NOTA: Podría ser necesario girar la polea para alcanzar los engrasadores.

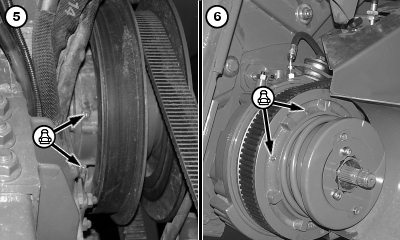

   Polea superior del alojamiento del alimentador - Eleve el alimentador, baje el tope de seguridad y lubrique los acoples de la parte inferior del alimentador.

6. NOTA: Utilizar grasa SD poliurea multiuso o grasa sintética John Deere TY6341 para engrasar la caja de engranajes del inversor del alimentador.

   Caja de engranajes del inversor del alimentador - Girar la polea para que los engrasadores estén en las posiciones 12 y 2 del reloj.

   Cuando se trabaje en condiciones extremas o con maíz de rendimiento alto, lubricar el engrasador en la posición 12 del reloj con 5 a 8 disparos cada 10 horas. El exceso de grasa saldrá por debajo del muelle.

   Lubricar el engrasador en la posición 2 del reloj con 2 a 3 disparos a cada 10 horas. El engrase excesivo de este engrasador puede hacer que la grasa caiga en la correa, haciéndola fallar.

   Cuando se trabaje en condiciones normales, lubricar el engrasador de la posición 12 del reloj (10 a 15 veces) y el de la posición 2 (5 a 8 veces) cada 50 horas. Después de engrasar, hacer funcionar las poleas variables en todas sus velocidades un par de veces, a fin de asegurar el correcto engrase de la superficie de las levas.

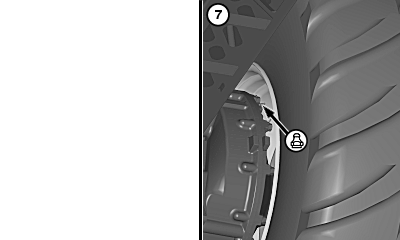

7. Rodamientos externos de mandos finales: lubrique los acoples (en ambos lados) cada 10 horas cuando se trabaje en agua o fango. En condiciones normales, engrase el acople (ambos lados) cada 50 horas.
