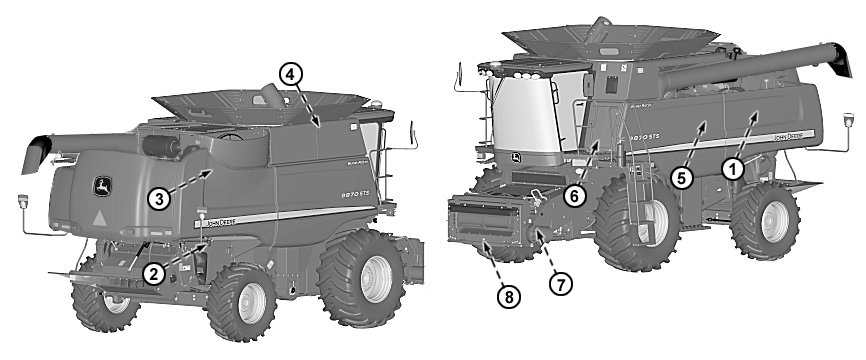

Cada 50 horas

1.
   CQ280389-UN-27AUG08


   H86834-UN-16FEB07


   H86781-UN-16FEB07


   H86782-UN-16FEB07


   H86833-UN-07NOV06

   A - Indicador de nivel

   B - Filtro Prelimpiador de combustible

   C - Varilla de nivel

   D - Pomo de la palanca de cambio de marcha

   E - Tuerca Mariposa

   F - Varilla de nivel

   G - Áreas de limpieza

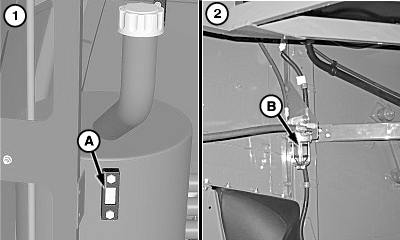

   Aceite hidrostático/hidráulico - Comprobar el nivel con el cabezal apoyado sobre el suelo. El nivel de aceite debe llegar al tope de la mirilla (A) con el alimentador totalmente bajo. Agregar aceite según se requiera.

---




2. Filtro prelimpiador de combustible - Verifique visualmente el filtro prelimpiador de combustible (B) y límpielo si hubiere suciedad acumulada en la rejilla. Cierre la válvula de corte del tanque de combustible. Retire el filtro y limpie la rejilla. Instale la rejilla y el filtro y abra la válvula de corte del tanque de combustible y deje que el tazón se llene (consulte Limpieza del filtro prelimpiador de combustible en la sección Mantenimiento del motor).

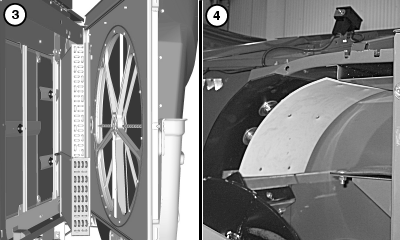

3. Radiador, enfriador de aire de carga, enfriador de aceite y núcleo del condensador - Limpiar el radiador con aire comprimido desde el interior. Verifique si hay acumulaciones de granzas y limpie según se requiera.

4. Sensor de flujo de masa: baje el sinfín y limpie la placa del sensor de flujo de masa.

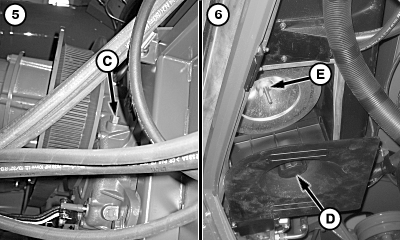

5. Transmisión de dos velocidades del separador - Sacar la varilla de nivel (C) y comprobar el nivel de aceite. Agregue aceite según sea necesario hasta alcanzar el nivel correcto en la varilla de nivel.

6. NOTA: en condiciones muy polvorientas, puede ser necesario cambiar el filtro con mayor frecuencia.

   Filtro de aire fresco - Afloje la perilla (D) y retire la tapa del filtro. Retire la tuerca mariposa (E) y deslice el filtro hacia afuera. Limpie o sustituya el filtro.

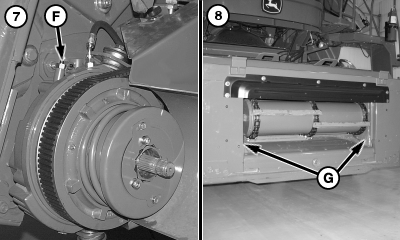

7. Caja de cambios del inversor del alimentador - Eleve el alimentador y baje el tope de seguridad. Las cajas de cambios con enfriador de aceite exigen hacer funcionar la caja de cambios durante unos minutos. Esto asegura la carga del enfriador con aceite. El nivel de aceite debe estar en la parte moleteada de la varilla de nivel (F).

8. Alimentador Contour-Master - Verifique las zonas de limpieza (G) en busca de material acumulado que pueda impedir que el cabezal se incline por completo hacia alguno de sus lados. Limpie según se requiera.
