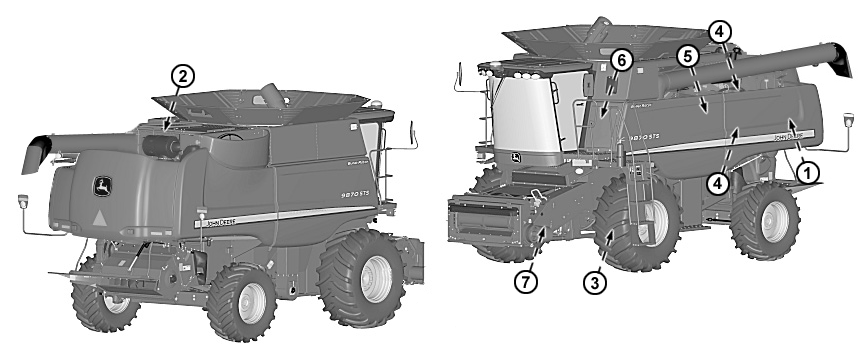

Cada 2000 horas

1. NOTA:


   CQ280438-UN-27AUG08


   H86819-UN-20APR07


   H86820-UN-19APR07


   H86821-UN-16FEB07


   H86822-UN-16FEB07


   H86824-UN-16FEB07


   H86825-UN-16FEB07

   A - Manguera hidráulica

   B - Conector de cable

   C - Indicador de nivel

   D - Tapón de vaciado de aceite

   E - Tapón de llenado

   F - Agujero de nivel

   G - Tapones de drenaje

   H - Varilla de nivel

   I - Capuchón protector

   J - Válvula de drenaje

   K - Varilla de nivel

   L - Conector de cable

   M - Varilla de nivel

   N - Tubo

   O - Bloque

   P - Tapón de comprobación

   antes de retirar la manguera hidráulica, consulte la sección Especificaciones para ver la capacidad del depósito hidráulico.

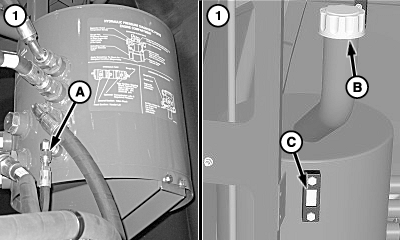

   Depósito hidráulico e hidrostático - Retire la manguera hidráulica (A) para drenarlo. Limpiar la rejilla y la tapón (B) y volver a llenar el depósito. El nivel de aceite debe llegar a la mitad en la mirilla (C) de nivel.

---

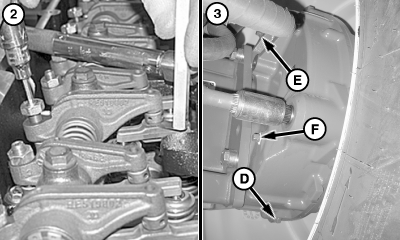

2. Juego de las válvulas del motor - Solicítele al concesionario John Deere que verifique el juego de las válvulas del motor y que lo ajuste de ser necesario.

3. Aceite de los mandos finales (ambos lados) - Retire el tapón de drenaje (D) para drenar. Quitar el tapón de llenado (E) y volver a llenar hasta que el nivel de aceite se encuentre dentro de los 12 mm (1/2 pulgadas) del agujero (F) de nivel inferior.

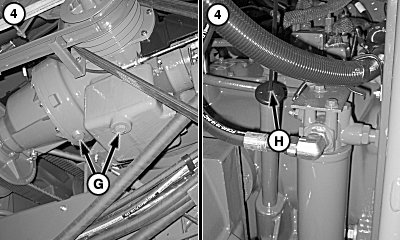

4. Aceite de la caja de engranajes de la toma de fuerza del motor - Drenarlo a través de los tapones (G). Rellenar y verificar el nivel de aceite en la varilla de nivel (H).

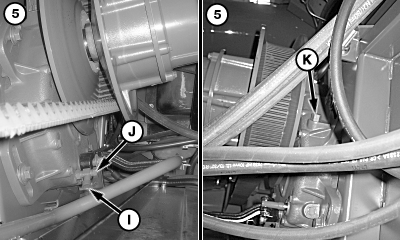

5. Aceite del mando del separador - Retire la tapa de protección (I) y conecte la manguera a la válvula de drenaje (J). Abra la válvula para drenar. Volver a llenar por el tubo de la varilla de nivel (K) según sea necesario.

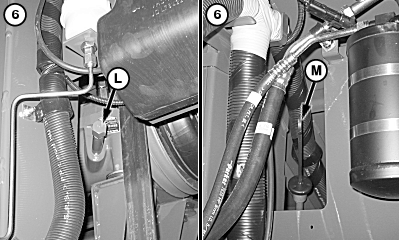

6. Aceite de la caja de engranajes del contraeje principal - Drenar por el tapón (L) y volver a llenar por la varilla de nivel (M). El nivel de aceite debe estar en la parte estriada de la varilla de nivel.

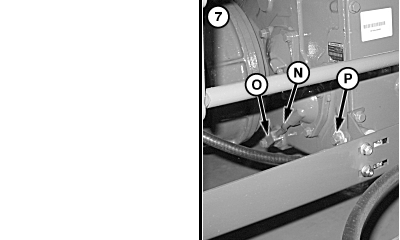

7. Aceite de la transmisión - Deslizar el tubo (N) sacándolo del bloque (O). Retire el bloque para drenar. Retirar el tapón de nivel (P) y volver a llenar hasta los 12 mm (1/2 in.) del agujero.
