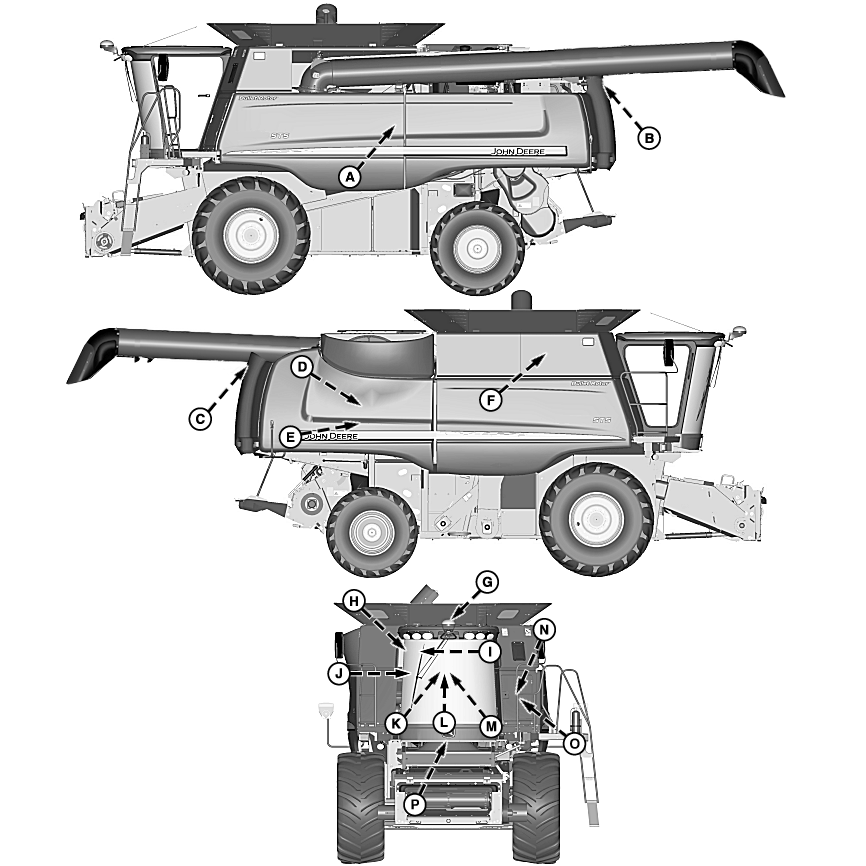

Ubicación del módulo de alimentación y
los controladores

CQ280456-UN-08JUL08
A - Unidad de control izquierda 2 (LC2)
B - Unidad de control del vehículo (VCM) (opcional)
C - Unidad de control electrónico del motor
(ECU)
D - Unidad de control derecha (RCU)
E - Módulo de alimentación de control
derecho (RPM)
F - Sensor de humedad (HMM)
G - Receptor de posición GreenStar (Opcional)
H - Monitor del poste esquinero (CDU)
I - Pantalla de GreenStar (GS2) (Opcional)
J - Monitor del apoyabrazos (ADU)
K - Unidad de control de la cabina (CAB)
L - Módulo de alimentación de la cabina
(CPM)
M - Controlador inteligente de índice de alimentación
(SFC) (opcional)
N - Unidad de control izquierda 1 (LC1)
O - Módulo de alimentación izquierdo
(LPM1)
P - Controlador AutoTrac (SSU) (Opcional)
|
|
GB52027,0000621-63-20080708
|
|
