Colores de los interruptores y las perillas

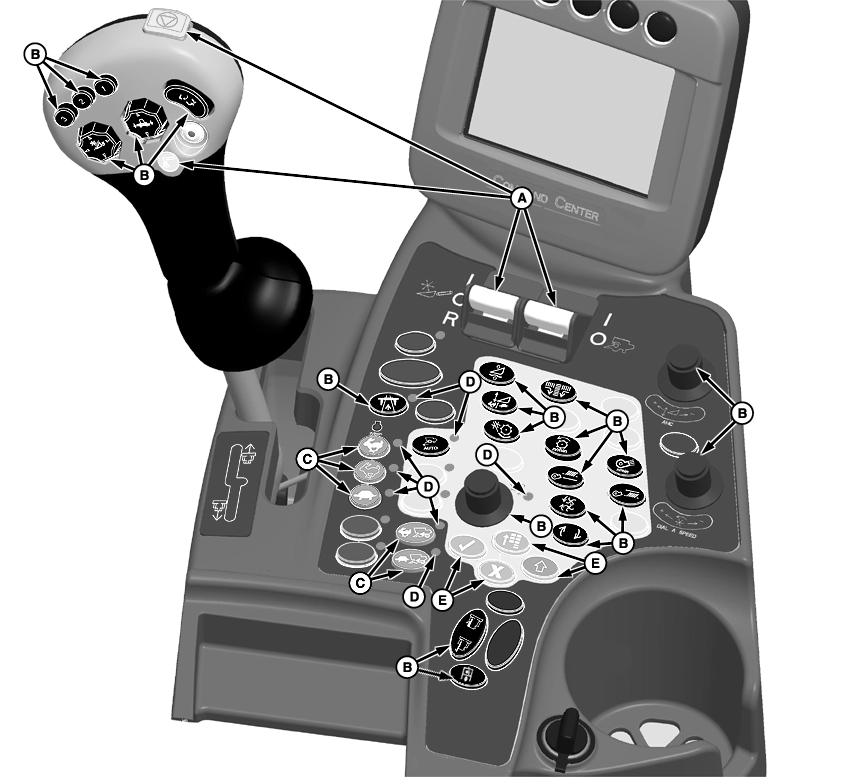

CQ282475
CQ282475-UN-03SEP08

antes de usar la cosechadora por primera vez, familiarícese con los interruptores y controles Los controles son codificados por color para ayudar a localizarlos rápidamente cuando esté en funcionamiento.

  • Amarillo (A): conexión de transmisión
  • Negro (B): ajustes y controles de funcionamiento
  • Anaranjado (C): transmisión de desplazamiento y régimen del motor
  • Verde (D): indicador de activación
  • Verde (E): controles de la pantalla del CommandCenter

GB52027,0000649-63-20080903
