Servicio y mantenimiento del sistema de aire comprimido


Limpieza del filtro de aire

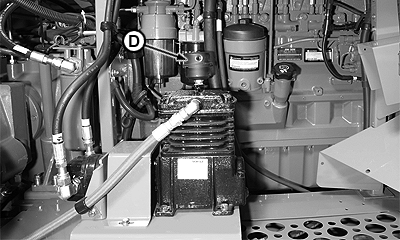

CQ282907
CQ282907-UN-12JUN09

Limpiar el filtro del compresor de aire (D) cuando sea necesario. Retirar los restos de polvo depositado alrededor del filtro de aire.


Vaciado del agua del depósito de aire comprimido

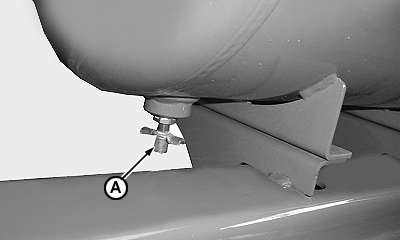

CQ282909
CQ282909-UN-12JUN09

Vaciar todos los días el agua del depósito de aire comprimido a través del tapón (A).

IMPORTANTE: La acumulación de agua en el depósito de aire comprimido provoca su corrosión y deterioro.

En determinadas condiciones de presión y temperatura, el agua se expande y puede reventar el depósito.

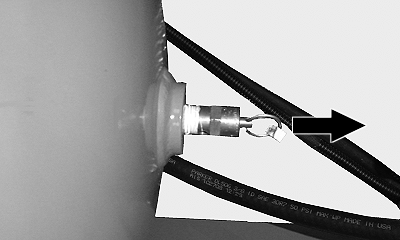

CQ282906
CQ282906-UN-12JUN09

Si fuera necesario para la reparación del depósito de aire comprimido o de alguno de los componentes del sistema, vaciar el depósito de aire comprimido soltando la válvula de descarga.


Cambio de aceite del compresor de aire:

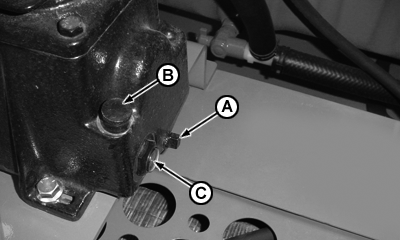

CQ282908
CQ282908-UN-12JUN09

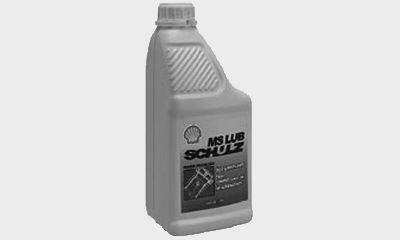

CQ282905
CQ282905-UN-12JUN09

1.º cambio: El primer cambio de aceite debe efectuarse a las 8 horas de servicio del compresor.

2.º cambio: El segundo cambio de aceite debe efectuarse a las 40 horas de servicio del compresor una vez transcurridas las 8 primeras.

Otros cambios: Después de los dos primeros cambios, el aceite deberá cambiarse después de 200 horas de servicio o al cabo de 1 año (lo que se dé en primer lugar).

Para cambiar el aceite del compresor de aire, siga los siguientes pasos:

  1. Saque el tapón de vaciado (A) y vacíe el aceite a un recipiente adecuado.

  2. Vuelva a instalar el tapón de vaciado y añada 520 ml de aceite Lubeschulz (SAE 30/ ISO100) por la boca de llenado (B).

    NOTA: El nivel de aceite puede comprobarse a través de la mirilla de verificación (C).
