Limpieza de la máquina (periódica)

Notas importantes

Se debe inspeccionar la máquina periódicamente a lo largo del día de trabajo. Debe eliminarse la acumulación de material de cultivo y otros restos para garantizar el funcionamiento adecuado de la máquina y reducir el riesgo de incendio.

Esta sección muestra las principales áreas de la máquina que requieren limpieza e inspección periódica. La frecuencia de inspecciones y limpieza varia según varios factores, que incluyen las condiciones de funcionamiento, las configuraciones de la máquina, las condiciones de la cosecha, las velocidades de funcionamiento y las condiciones climáticas, particularmente la sequía, el calor y el viento. Diversas fotografías muestran la acumulación de material de cosecha y otros residuos antes de la limpieza. Esto se permitió sólo con fines ilustrativos.

Las principales áreas que necesitan inspección y limpieza son:

• Compartimiento del motor
• Poleas
• Protecciones y rebordes
• Grupos de cables y mangueras hidráulicas
• Caja de cambios

Aunque existen otras zonas que requieren una limpieza regular, éstas son las de mayor repercusión para la prevención de incendios. El uso de aire comprimido puede facilitar mucho la tarea de mantener limpias dichas áreas.

La cosecha de ciertos cultivos puede causar problemas especiales. Algunos cultivos son muy "pegajosos" y generalmente es más difícil limpiar la máquina cuando se cosechan estos cultivos. Ejemplos de estos cultivos son el girasol, la canola y el cártamo. Tenga especial cuidado al limpiar la máquina cuando cosecha estos cultivos.

La limpieza completa y regular de su máquina, combinada con otras tareas de mantenimiento rutinario incluidas en su Manual del usuario reducirán enormemente los posibles tiempos de inactividad y aumentarán el rendimiento de la máquina.

Siempre siga las indicaciones de seguridad fijadas en la máquina y en el manual del usuario. Antes de llevar a cabo toda inspección o limpieza, siempre APAGUE el motor, active el freno de estacionamiento y retire la llave de contacto.

Compartimiento del motor

H90343-UN-03DEC07

H90344-UN-03DEC07

H90345-UN-03DEC07

H90346-UN-03DEC07

H90347-UN-03DEC07

H90348-UN-03DEC07

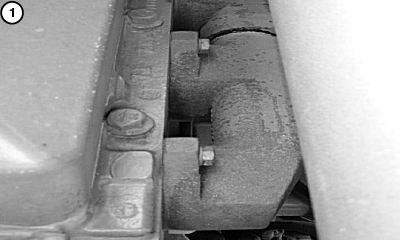

1. Colector de escape

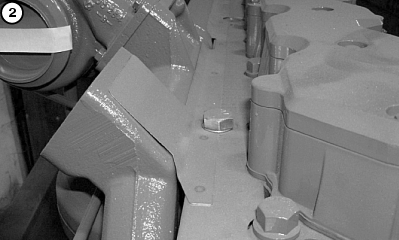

2. Protección del colector

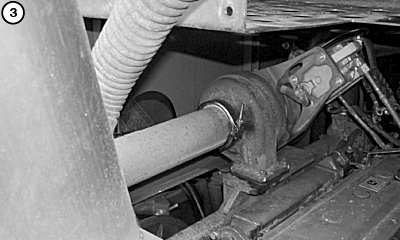

3. Turbocompresor

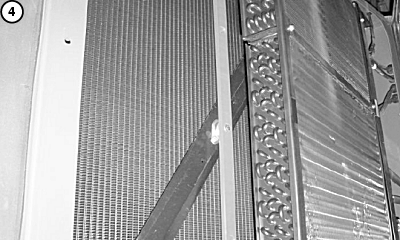

4. Unidad de refrigeración del motor

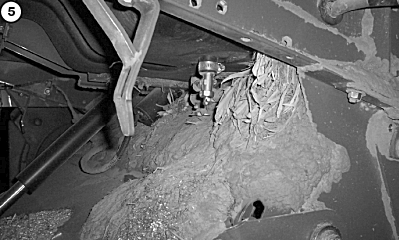

5. Debajo del tanque de combustible

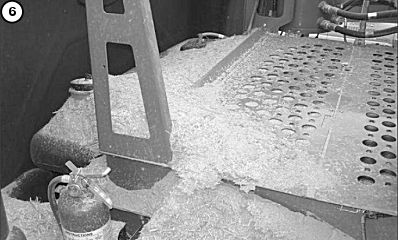

6. Encima del tanque de combustible

Poleas

H90349-UN-03DEC07

H90350-UN-03DEC07

H90351-UN-03DEC07

H90352-UN-03DEC07

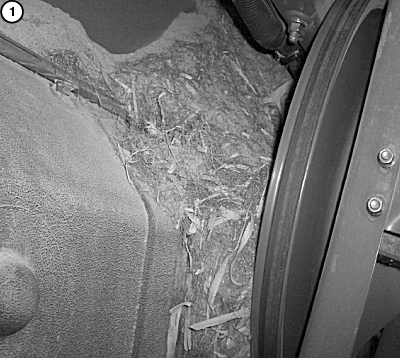

1. Transmisiones del elevador de grano limpio

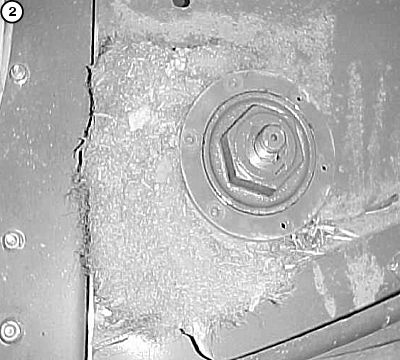

2. Transmisiones del batidor de descarga

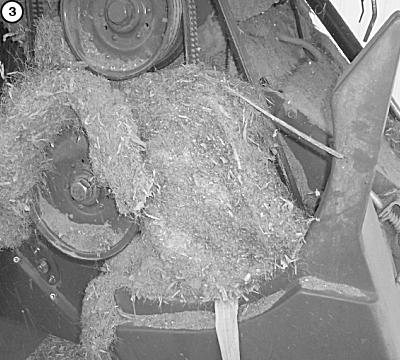

3. Transmisiones del desecho de residuos

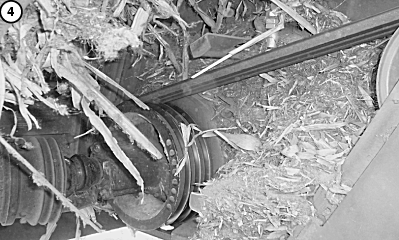

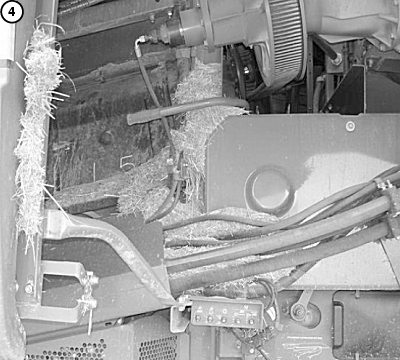

4. Transmisiones del rotor

Protecciones y rebordes

H90353-UN-03DEC07

H90354-UN-03DEC07

H90355-UN-03DEC07

H90356-UN-03DEC07

H90357-UN-03DEC07

H90358-UN-03DEC07

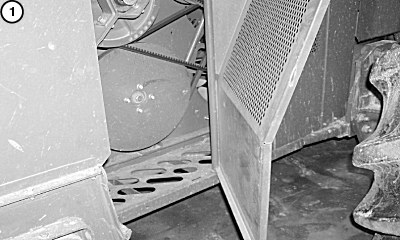

1. Área de la pasarela del lateral derecho

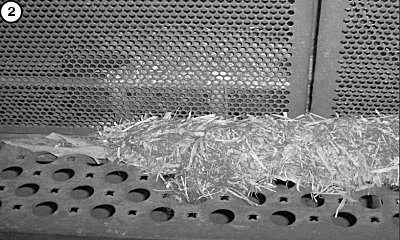

2. Área de la pasarela del lateral izquierdo

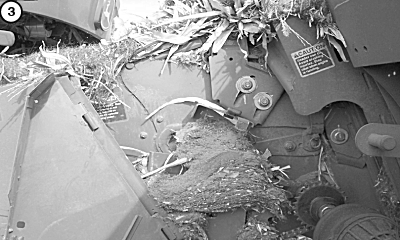

3. Protecciones del alimentador del lateral derecho
4. Protecciones del alimentador del lateral derecho

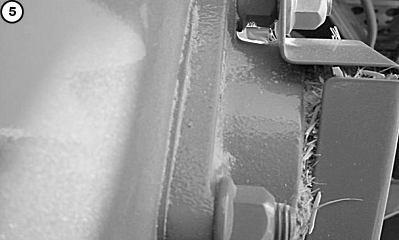

5. Protectores del rodamiento

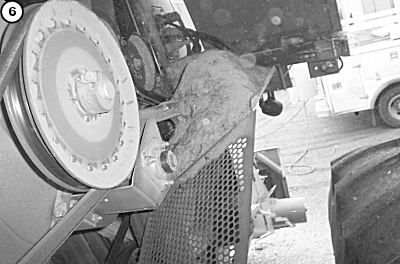

6. Protecciones contra el barro del lateral derecho

Grupos de cables y mangueras hidráulicas

H90359-UN-03DEC07

H90360-UN-03DEC07

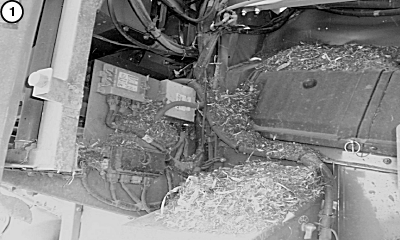

1. Baterías del lateral derecho

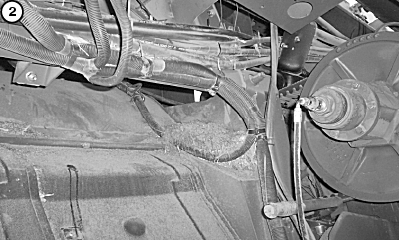

2. Área del rotor del lateral izquierdo

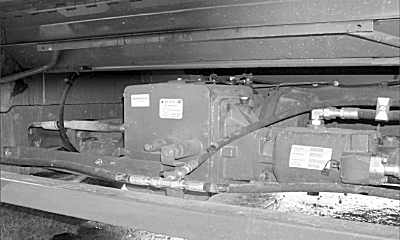

Caja de cambios

H90362-UN-03DEC07

Ubicación de los adhesivos de lubricación

H80953-UN-01JUN04

Adhesivo de lubricación izquierdo

H83439-UN-01JUN05

Adhesivo de lubricación trasero derecho

A - Adhesivos de lubricación

Las fallas o el sobrecalentamiento de los rodamientos pueden resultar en un incendio. Para reducir las fallas o el sobrecalentamiento de los rodamientos, siempre consulte los adhesivos de lubricación en la máquina.

El material de cosecha y otros residuos pueden acumularse alrededor de los rodamientos y en las cubiertas de los mismos. Inspeccione y limpie estas áreas periódicamente a lo largo del día de trabajo.
